Автоматика для колодца — состав, принцип работы, выбор и монтаж

Автоматика для колодца — это комплект устройств, обеспечивающих автоматическую подачу воды в дом без ручного включения насоса. Благодаря автоматике для колодца вода поступает по требованию: стоит открыть кран, давление в трубе падает, автоматика включает насос — и через несколько секунд напор восстанавливается. Разберём, из каких элементов состоит автоматика для колодца, как выбрать автоматику для колодца и как она работает зимой.

Принцип работы автоматики основан на поддержании постоянного давления воды в доме.

В гидроаккумуляторе — металлическом баке с резиновой мембраной — хранится запас воды. Когда давление в системе падает ниже нижнего порога (1,5–2 бар), реле давления автоматики для колодца замыкает цепь и включает насос. Насос колодца качает воду в гидроаккумулятор до верхнего порога (2,5–3,5 бар) — реле автоматики для колодца отключает насос. При открытии крана вода сначала поступает из гидроаккумулятора, затем при падении давления цикл автоматики для колодца повторяется.

Автоматика для колодца позволяет насосу включаться реже: при объёме гидроаккумулятора 24–50 литров небольшие водоразборы в колодце обслуживаются без запуска насоса. Это продлевает ресурс насоса и снижает энергопотребление.

• Насос. Основа автоматики для колодца — насос колодца: погружной или поверхностный. Для колодца с зеркалом воды до 8 м используют поверхностный насос с эжектором. При большей глубине колодца — погружной насос, опускаемый в шахту.

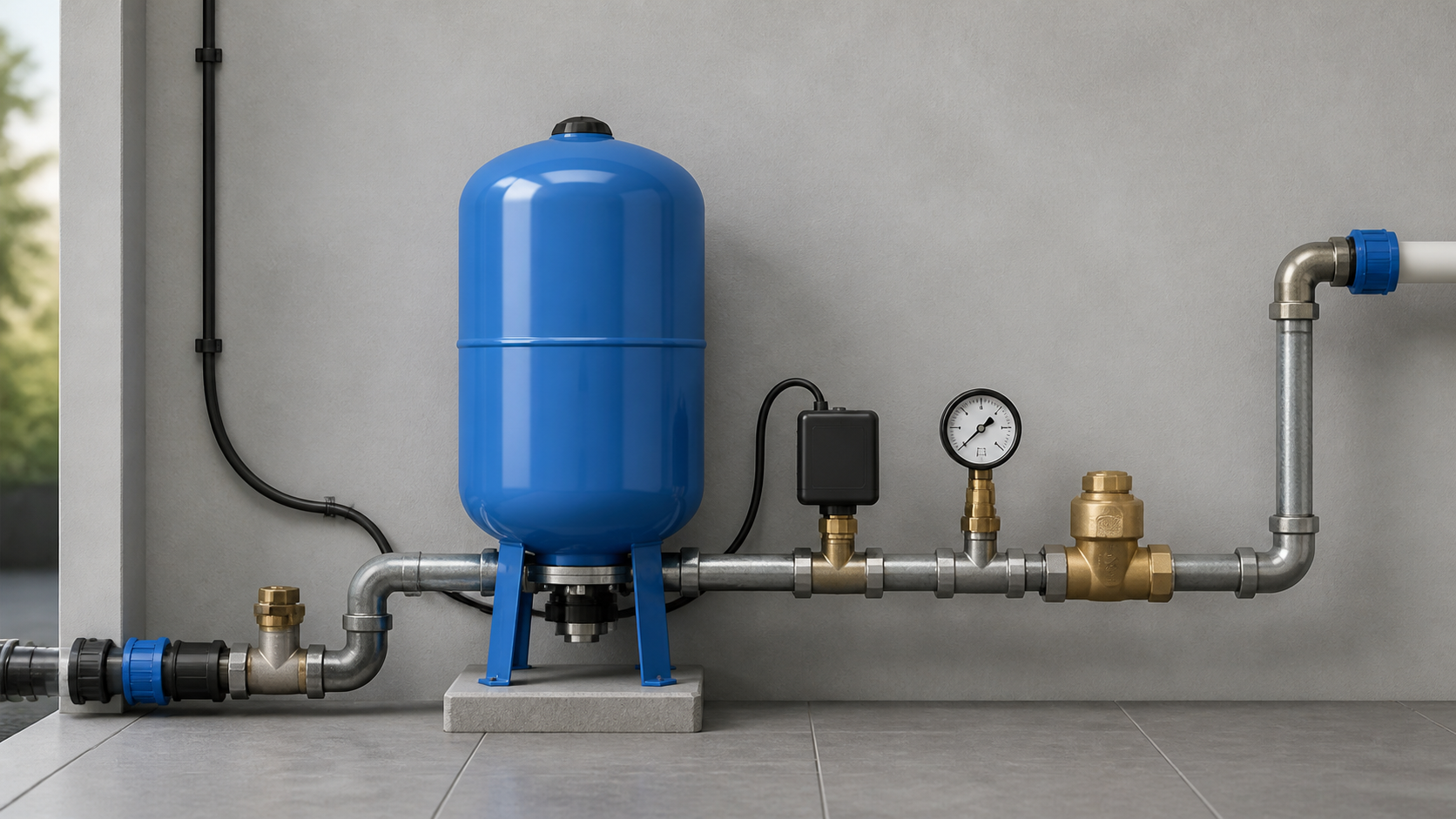

• Гидроаккумулятор. Бак с резиновой мембраной, разделяющей полость на водяную и воздушную камеры. Гидроаккумулятор в автоматике для колодца хранит запас воды, гасит гидравлические удары при включении насоса и сокращает число включений. Объём для семьи из 3–4 человек — 24–50 литров; для колодца с несколькими санузлами — 80–100 литров.
• Реле давления. Электромеханическое устройство, управляющее насосом по давлению. Реле давления в автоматике для колодца настраивают на два порога: нижний Pн (включение насоса колодца) и верхний Pв (отключение). Стандарт: Pн = 1,5 бар, Pв = 3,0 бар. Разница между порогами — не менее 1 бар.
• Манометр. Прибор для визуального контроля давления в системе автоматики для колодца. Устанавливается рядом с реле давления и гидроаккумулятором. Манометр позволяет быстро определить, в норме ли давление, и нужна ли регулировка реле.
• Обратный клапан. Предотвращает обратный ток воды из трубопровода в колодец при остановке насоса. Без обратного клапана давление в системе мгновенно падает, и насос включается снова. Обратный клапан устанавливают непосредственно на выходе насоса колодца — это первый и самый важный элемент защиты.
• Защита от сухого хода. Реле или электронный датчик, отключающий насос автоматики для колодца при падении уровня воды в колодце ниже допустимого. Без защиты насос сгорает за несколько минут.

• Тип насоса. Для колодца глубиной до 8 м подходит готовая поверхностная насосная станция — автоматика для колодца в одном корпусе: насос, гидроаккумулятор и реле давления уже собраны. При большей глубине колодца выбирают погружной насос с отдельным гидроаккумулятором и реле давления.
• Производительность насоса. Производительность насоса для автоматики для колодца должна соответствовать водопотреблению дома, но не превышать дебит самого колодца. Если насос мощнее колодца, автоматика для колодца постоянно срабатывает на защиту от сухого хода.
• Объём гидроаккумулятора. Минимальный объём гидроаккумулятора в автоматике для колодца для семьи из 3–4 человек — 24 литра. При нестабильном электроснабжении выбирают бак 50–100 литров: запас воды в автоматике для колодца сохраняется даже при отключении.
• Давление воздуха в баке. Перед подключением гидроаккумулятора к автоматике для колодца давление воздуха в камере должно быть на 0,2 бар ниже Pн. При Pн = 1,5 бар давление воздуха в баке автоматики для колодца — 1,3 бар.

• Неверная настройка реле давления. Заводские настройки реле давления в автоматике подходят не всегда. Перед настройкой реле автоматики для колодца измеряют максимальный напор насоса и выставляют верхний порог с запасом 0,5 бар ниже максимального напора.
• Отсутствие обратного клапана на выходе насоса. Без обратного клапана вода сливается обратно в колодец при каждой остановке насоса. Давление в автоматике для колодца падает до нуля, реле снова включает насос — насос работает в режиме коротких включений и перегревается.
• Неправильное давление воздуха в гидроаккумуляторе. Если давление воздуха в баке выше нижнего порога реле, мембрана поджата, рабочий объём воды минимален — автоматика для колодца включает насос слишком часто. Проверяйте давление в баке автоматики для колодца раз в год через ниппель.
• Монтаж насоса без защиты от сухого хода. В колодце с малым дебитом (до 0,5 м³/ч) насос быстро опережает приток воды. Без реле сухого хода насос в автоматике для колодца сгорает за 1–2 минуты.

В неотапливаемом помещении автоматику для колодца утепляют или устанавливают в отапливаемое пространство.

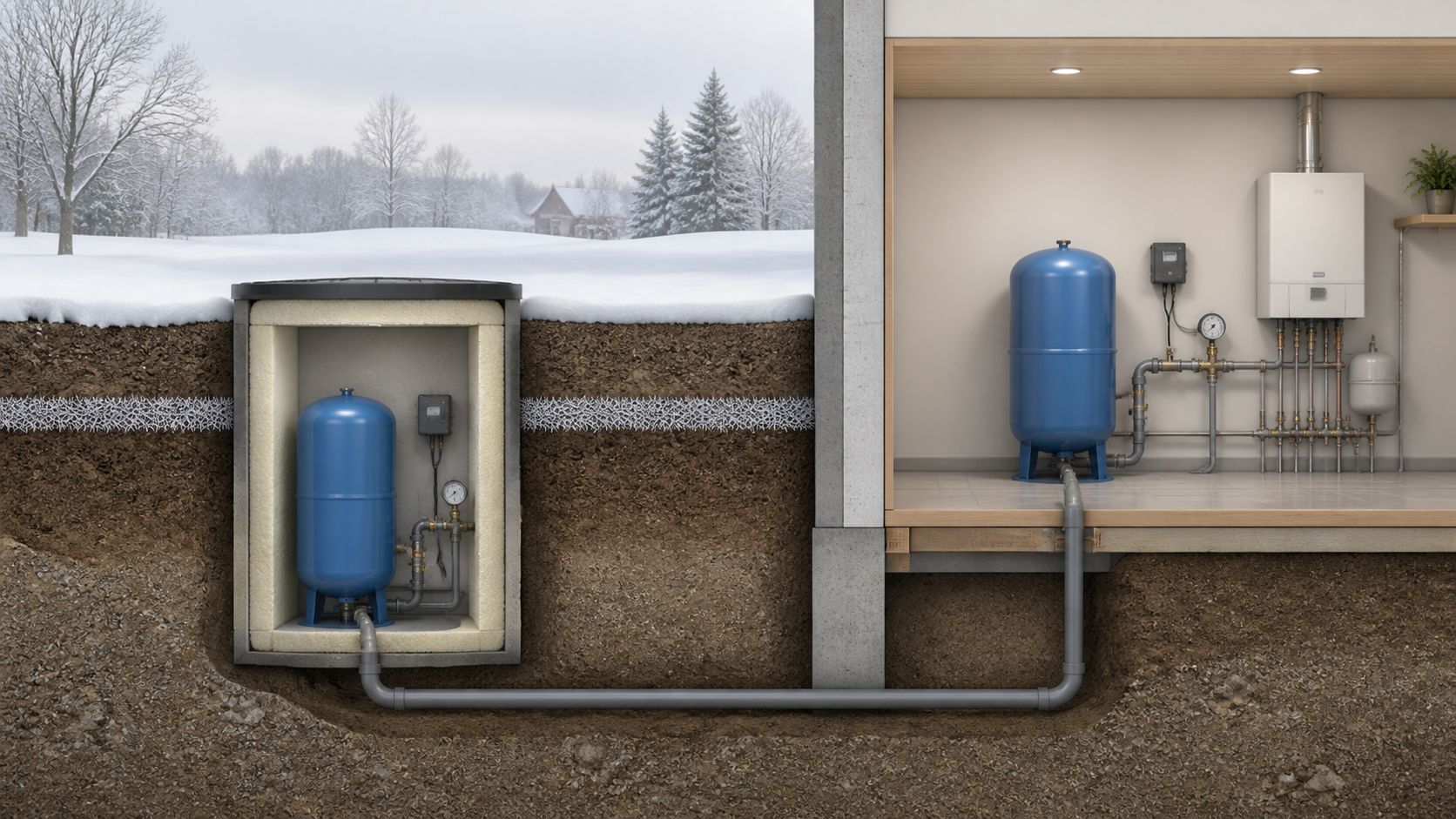

При замерзании воды мембрана гидроаккумулятора рвётся. Оборудование автоматики для колодца устанавливают в утеплённом кессоне ниже глубины промерзания грунта или в техническом помещении с положительной температурой.

Автоматика для колодца поддерживает постоянное давление воды в доме и состоит из насоса, гидроаккумулятора, реле давления, манометра и обратного клапана. При глубине колодца до 8 м выбирают готовую поверхностную насосную станцию — автоматику для колодца в одном корпусе. При большей глубине — погружной насос с отдельным гидроаккумулятором 24–100 литров. Автоматику для колодца в холодных регионах устанавливают в утеплённом кессоне ниже глубины промерзания.
