Давление насоса скважины — норма, настройка реле и причины падения

Давление насоса скважины — ключевой параметр системы водоснабжения загородного дома. Слишком низкое давление насоса скважины означает слабый напор на кранах, слишком высокое — ускоренный износ труб, мембраны гидроаккумулятора и самого насоса. Разберём, какое давление должен создавать насос скважины, как его правильно настроить и что делать при отклонениях.

Давление насоса скважины — это давление воды в системе водоснабжения, которое создаёт погружной или поверхностный насос. Измеряется в барах (бар) или атмосферах (атм): 1 бар ≈ 1 атм ≈ 10 м водяного столба.

Рабочее давление — значение, при котором агрегат подаёт воду в штатном режиме. Максимальное давление насоса скважины — значение, при котором автоматика отключает агрегат. Оба параметра задаются реле давления — электромеханическим прибором, управляющим включением и отключением насоса.

Для частного дома нормальные параметры давления насоса скважины выглядят так:

• Давление включения: 1,4–1,8 бар.
• Давление выключения: 2,8–3,2 бар.
• Рабочее давление в системе: 1,5–3,0 бар.

Минимально необходимое давление для комфортной работы сантехники — 1,5 бар. Значение ниже 1,5 бар недостаточно для нормальной работы посудомоечной и стиральной машин, водонагревателя и душевой кабины.

Верхний рабочий предел — 4 бар. Давление выше 4 бар создаёт избыточную нагрузку на соединения трубопровода и ускоряет износ резиновых уплотнителей и мембраны гидроаккумулятора.

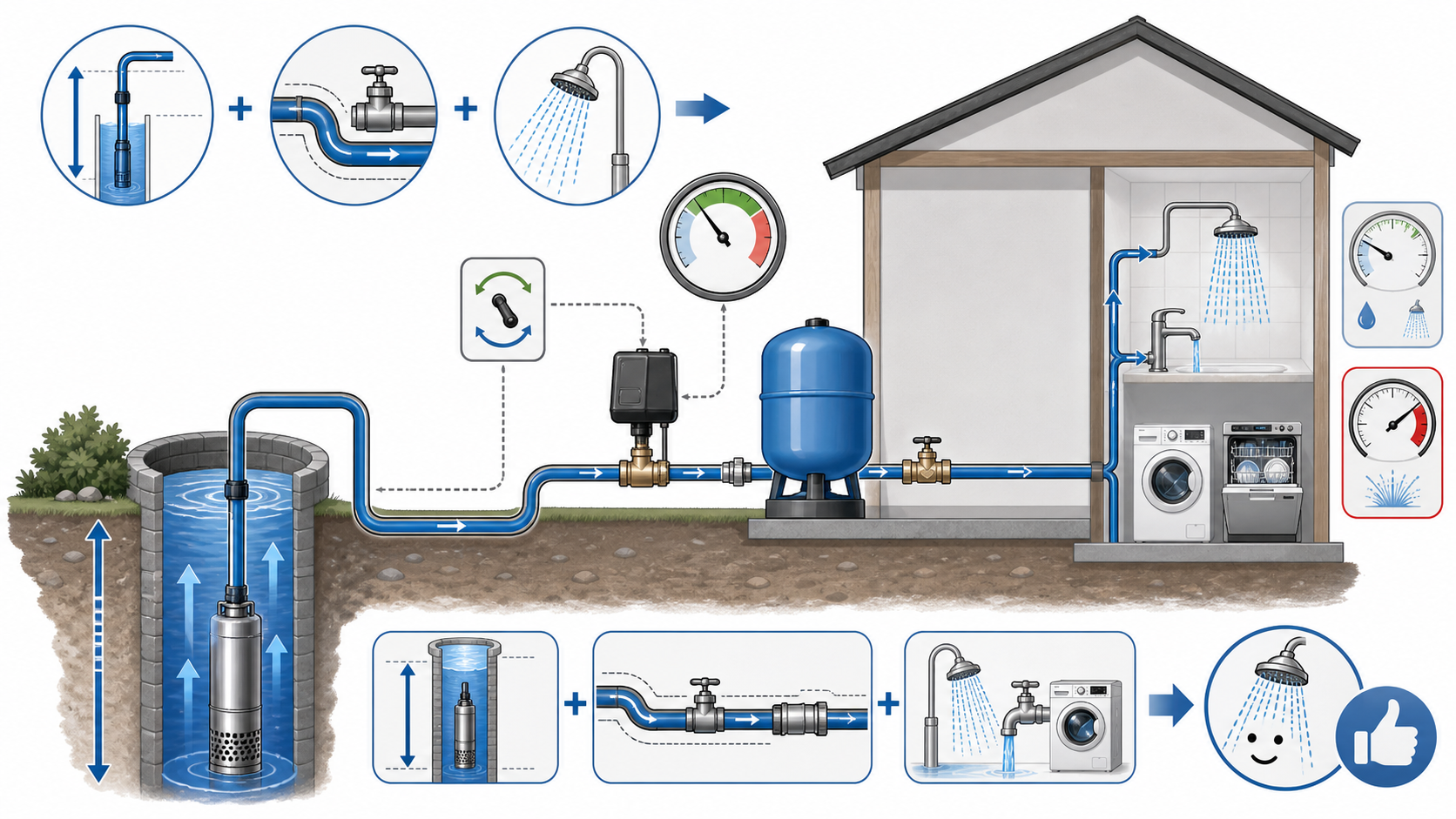

Давление, создаваемое насосом, расходуется на три составляющие.

Подъём воды на высоту

На каждые 10 м подъёма уходит 1 бар. Если дом двухэтажный (высота 6 м), а скважина глубиной 40 м, агрегат должен обеспечить не менее 5 бар только для подъёма воды.

Потери в трубопроводе

На трение воды о стенки труб и местные сопротивления (повороты, тройники, вентили) расходуется 0,3–1,5 бар в зависимости от длины и диаметра трубопровода.

Остаточное давление у потребителя

Для нормальной работы сантехники необходимо минимум 1,5–2 бар в точках водоразбора. Суммируя эти составляющие, получают минимально необходимый напор насоса для конкретного объекта.

Реле давления — прибор с двумя пружинами. Большая пружина (маркировка «P» или «Рн») задаёт давление включения агрегата. Малая пружина (маркировка «ΔP» или «Рв») задаёт разницу между включением и выключением.

Порядок настройки:

1. Отключите агрегат от электросети.
2. Стравите давление из системы водоснабжения.
3. Снимите крышку реле давления.
4. Вращая большую гайку по часовой стрелке, увеличивайте давление включения; против — уменьшайте.
5. Вращая малую гайку, меняйте разницу между включением и выключением. Оптимальная разница — 1,4–1,6 бар.
6. Включите насос и проверьте давление скважины манометром.

Нельзя устанавливать разницу менее 1 бар: при частых включениях агрегат быстро выйдет из строя.

Гидроаккумулятор — бак с резиновой мембраной, разделённый на воздушную и водяную камеры. Давление воздуха в нём должно быть на 0,2–0,5 бар ниже давления включения насоса скважины.

Если давление воздуха выше давления включения насоса, мембрана не заполняется водой и бак не выполняет свою функцию. Если слишком низкое — мембрана прижимается к стенке и выходит из строя.

Проверяйте давление воздуха в гидроаккумуляторе раз в год: отключите агрегат, стравите воду и измерьте значение обычным манометром через ниппель.

При выборе насоса для скважины ориентируются на два параметра: напор (в метрах или барах) и подача (в литрах в минуту или кубометрах в час).

Напор насоса скважины рассчитывают по формуле: глубина скважины + высота дома + потери в трубопроводе + 20–30% запас. Например: скважина 30 м + дом 8 м + потери 5 м + запас 10 м = 53 м (≈ 5,3 бар). Насос скважины нужен с напором не менее 55–60 м.

Подачу насоса скважины подбирают исходя из суммарного потребления воды в доме. Для семьи из трёх-четырёх человек достаточно насоса с подачей 1,5–2 м³/ч. Завышенная подача приводит к тому, что давление насоса скважины превышает норму и требует установки редуктора.

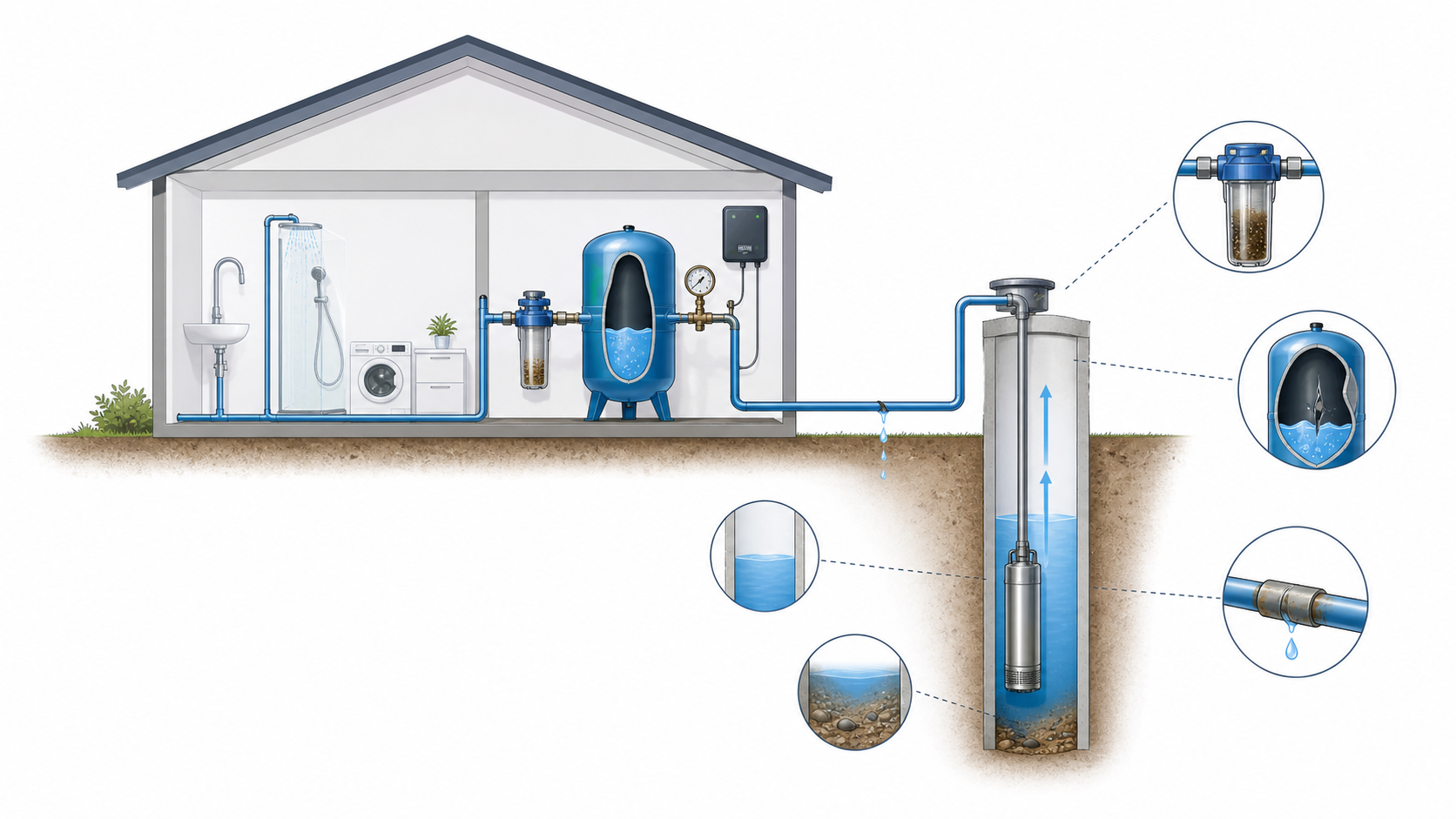

Износ мембраны гидроаккумулятора

Лопнувшая мембрана приводит к тому, что агрегат включается при каждом водоразборе и давление в системе резко падает.

Загрязнение фильтра

Засорённый сетчатый фильтр на входе снижает подачу воды и рабочее давление в скважине.

Заиливание скважины

Если дебит (объём воды, отдаваемый скважиной в единицу времени) упал, агрегат не успевает набирать воду — давление в системе снижается.

Падение уровня воды в скважине

В засушливый период статический уровень воды опускается. Насос работает с большим напором на подъём, что снижает его фактическую подачу.

Утечка в трубопроводе

Скрытая течь не даёт системе набрать давление выключения — реле не срабатывает и насос скважины работает непрерывно.

Если рабочее давление насоса скважины превышает 4–5 бар, установите редуктор давления — клапан, который автоматически снижает значение до заданного. Редуктор монтируют после гидроаккумулятора на вводе в дом. Оптимальное давление после редуктора — 2,5–3 бар.

Избыточный напор при корректно настроенном реле чаще всего означает, что агрегат подобран с лишним запасом для данной системы. В этом случае редуктор давления — обязательный элемент обвязки скважины.

Нормальное давление насоса скважины — 1,5–3,0 бар в рабочем режиме, включение при 1,4–1,8 бар, выключение при 2,8–3,2 бар. Давление настраивают через реле давления, учитывая глубину скважины, высоту дома и длину трубопровода. Давление воздуха в гидроаккумуляторе должно быть на 0,2–0,5 бар ниже давления включения насоса скважины. При падении давления проверьте мембрану, фильтр и уровень воды в скважине.
