Фильтрующий колодец: что это такое, как работает, устройство и монтаж

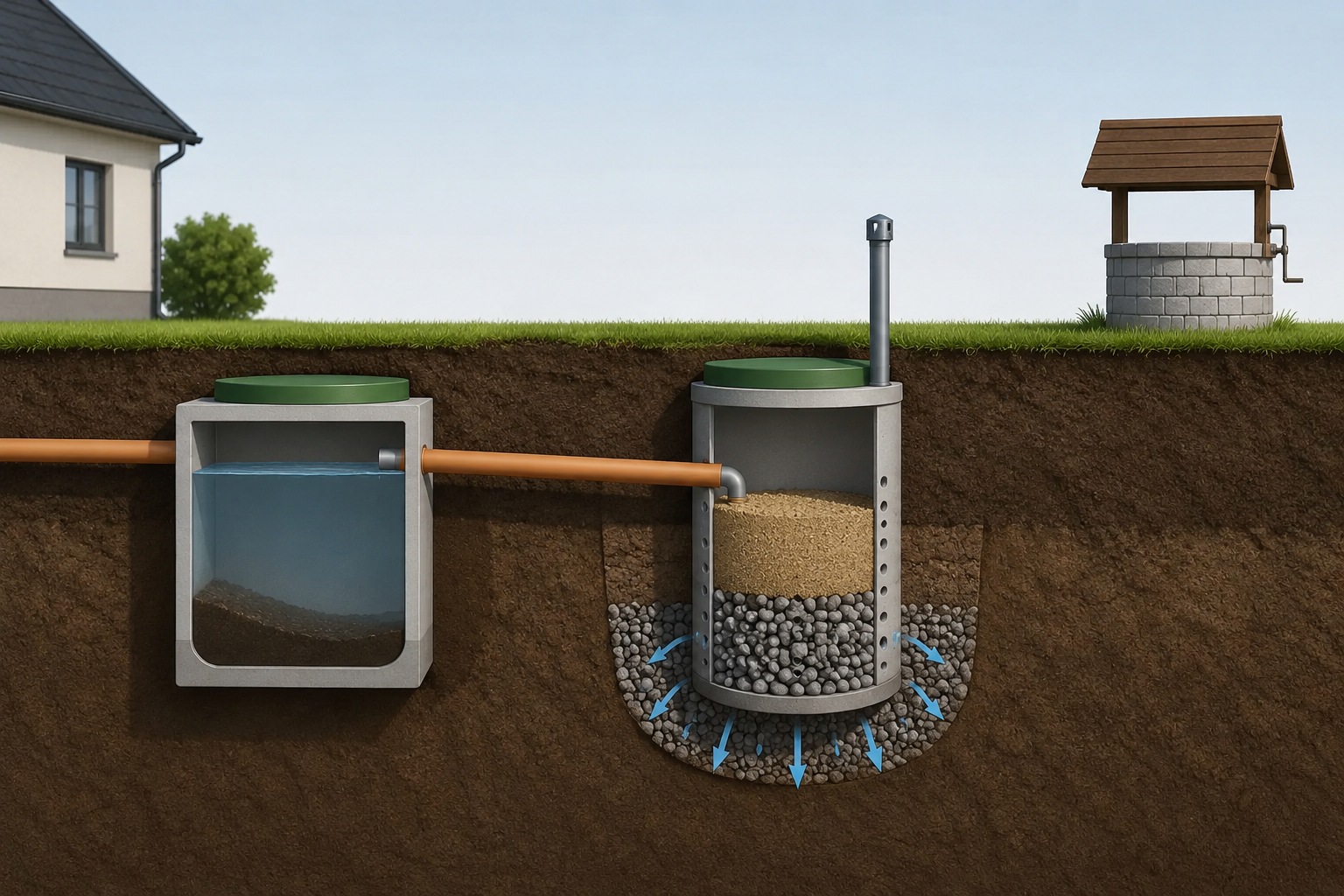

Фильтрующий колодец — элемент канализации для почвенной очистки сточных вод. Осветлённые стоки из септика поступают в фильтрующий колодец, проходят через слои щебня и песка и уходят в грунт.

Септик — первая ступень очистки сточных вод. Твёрдые частицы оседают на дно, жидкость осветляется. Осветлённые стоки из септика содержат органику и патогенные микроорганизмы и не могут сбрасываться на рельеф без дополнительной очистки. Им необходима почвенная доочистка.

Фильтрующий колодец — распространённый способ доочистки сточных вод через почву. Через фильтрующую засыпку и перфорированные стенки фильтрующего колодца сточные воды уходят в грунт. Почвенные бактерии разлагают органику и нейтрализуют возбудителей болезней.

Фильтрующий колодец применяют в следующих случаях:

• участок небольшой и поле фильтрации для очистки стоков не помещается;
• бюджет ограничен — фильтрующий колодец дешевле поля фильтрации;
• грунт хорошо фильтрует сточные воды (песок, супесь, крупный гравий);
• уровень грунтовых вод ниже 1 метра от дна колодца — стоки успевают проходить очистку.

Шахта фильтрующего колодца

Шахту собирают из колец КС-10 (1000 мм) или КС-15 (1500 мм). Нижнее кольцо фильтрующего колодца — без дна или с перфорацией стенок: отверстия 50–60 мм в шахматном порядке. Через них сточные воды уходят в грунт и проходят почвенную очистку.

Фильтрующая засыпка колодца

На дно насыпают фильтрующую загрузку в два слоя:

• Нижний слой — щебень 20–40 мм, толщина 300–500 мм. Удерживает взвеси стоков и равномерно распределяет их по площади дна.
• Верхний слой — крупнозернистый песок 100–200 мм. Финальный фильтрующий барьер.

Входной патрубок

Входная труба от септика входит в фильтрующий колодец на 200–300 мм выше засыпки, уклон 2 см/м обеспечивает самотечное движение стоков.

Вентиляция

Вентиляционный стояк — труба 100 мм на 500 мм выше земли. Отводит газы разложения органики. Без вентиляции давление газов снижает скорость фильтрации.

Крышка и люк

Горловину фильтрующего колодца закрывают крышкой с люком для контроля уровня воды и обслуживания. Горловина — на 50–100 мм выше земли, чтобы в фильтрующий колодец не попадали дождевые воды.

Норма нагрузки

Максимальная суточная нагрузка на фильтрующий колодец зависит от типа грунта:

• Песок — до 80 л/м²/сут на площадь дна фильтрующего колодца.
• Супесь — до 40–50 л/м²/сут.
• Суглинок — до 20–25 л/м²/сут; для фильтрующего колодца такой грунт на грани допустимого.

Пример расчёта площади дна

Пример. Семья из 4 человек: суточный объём сточных вод — 4 × 150 = 600 л. Грунт — супесь, нагрузка 40 л/м²/сут. Необходимая площадь дна фильтрующего колодца: 600 / 40 = 15 м².

Площадь дна КС-10: S = 3,14 × 0,5² = 0,78 м². Один фильтрующий колодец КС-10 даёт 0,78 × 40 = 31 л/сут на супеси — мало для 4 человек. Нужны два фильтрующих колодца или поле фильтрации для сточных вод.

На чистом песке фильтрующий колодец КС-10 даёт 62 л/сут — достаточно для 1–2 человек.

Место установки фильтрующего колодца

• До питьевого колодца или скважины — не менее 30 м (СанПиН 2.1.5.980).
• До дома — не менее 5 м, до границы — не менее 3 м.
• Ниже по рельефу относительно питьевого источника — исключает попадание стоков в питьевую воду.

Последовательность монтажа

1. Котлован на 500 мм шире кольца, дно ниже засыпки на 300–500 мм.
2. Взрыхлить дно на 200–300 мм — ускоряет фильтрацию.
3. Щебень 20–40 мм (300–500 мм), затем песок (100–200 мм).
4. Нижнее кольцо фильтрующего колодца без дна; обсыпать щебнем снаружи — дополнительная фильтрующая зона.
5. Верхние кольца шахты, труба от септика.
6. Вентиляционный стояк и крышка с люком.
7. Засыпать котлован; горловина — выше уровня земли на 50–100 мм.

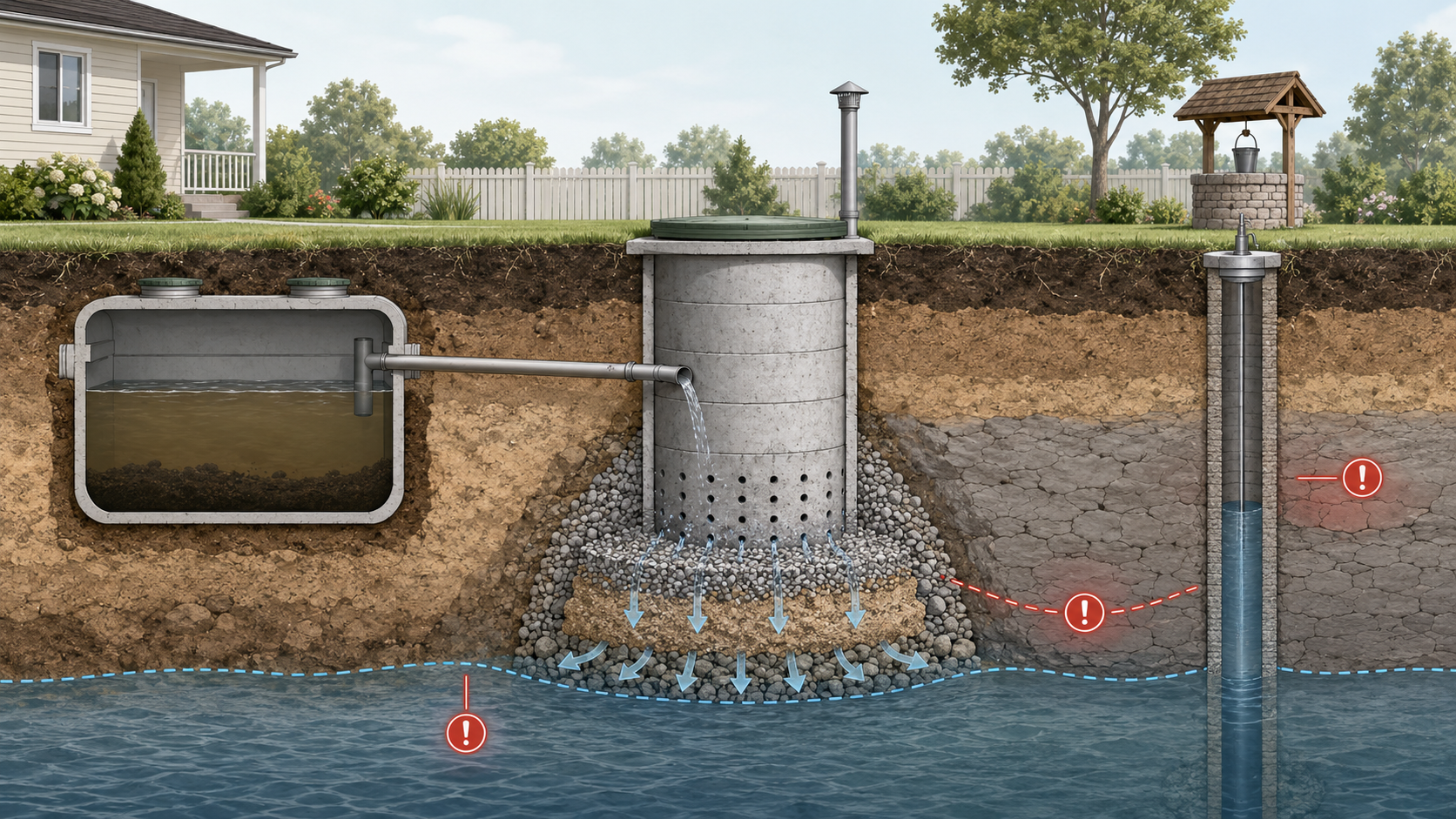

• Высокий уровень грунтовых вод. Менее 1 метра от дна фильтрующего колодца — сточные воды загрязняют горизонт. Альтернатива — поле фильтрации или биофильтр.
• Глинистый грунт. Фильтрующий колодец переполняется сточными водами и перестаёт работать.
• Большой объём стоков. При суточной нагрузке более 1 м³ один фильтрующий колодец не справляется — нужна батарея колодцев или поле фильтрации.
• Близость питьевого источника. Менее 30 метров до колодца или скважины — устройство фильтрующего колодца запрещено санитарными нормами.

• Осмотр раз в год. Если уровень воды в фильтрующем колодце не снижается за 2–3 суток — фильтрующая засыпка кольматировалась.
• Замена засыпки. Кольматация — засорение пор взвесями и биоплёнкой — наступает через 8–12 лет. Засыпку извлекают, промывают или заменяют новой.
• Контроль септика. Плохо очищенные сточные воды из септика ускоряют кольматацию фильтрующего колодца. Откачивайте осадок раз в год.

• Маленький диаметр при высокой нагрузке. Фильтрующий колодец КС-10 не справится со сточными водами семьи из 4 человек на супеси. Рассчитайте площадь дна до монтажа.
• Нет вентиляции. Газы разложения давят на фильтрующую засыпку и замедляют очистку стоков.
• Труба ниже засыпки. Входная труба в щебне забивается — фильтрующий колодец перестаёт принимать сточные воды из септика.
• Горловина ниже рельефа. Дождевые воды перегружают фильтрующий колодец и вымывают фильтрующую засыпку.

Фильтрующий колодец — шахта без дна с перфорацией и засыпкой (щебень + песок) для очистки сточных вод из септика. Размер рассчитывают по суточному объёму стоков и типу грунта: песок — до 80 л/м²/сут, супесь — до 50 л/м²/сут. Монтаж фильтрующего колодца: котлован, засыпка, кольца с перфорацией, вентиляция, крышка. Не подходит при высоких грунтовых водах, глине и близости питьевого источника. Фильтрующая засыпка в колодце меняется раз в 8–12 лет.
