Горизонтальный колодец — устройство, виды, строительство и обслуживание

Горизонтальный колодец — это водозаборное или дренажное сооружение, в котором водоприёмная часть расположена горизонтально или под небольшим углом к поверхности земли. В отличие от вертикального колодца с круглой шахтой, горизонтальный колодец собирает воду из водоносного пласта посредством горизонтальных лучей или дрен, уложенных в грунт вокруг шахты колодца. Разберём устройство горизонтального колодца, виды и отличия от скважины.

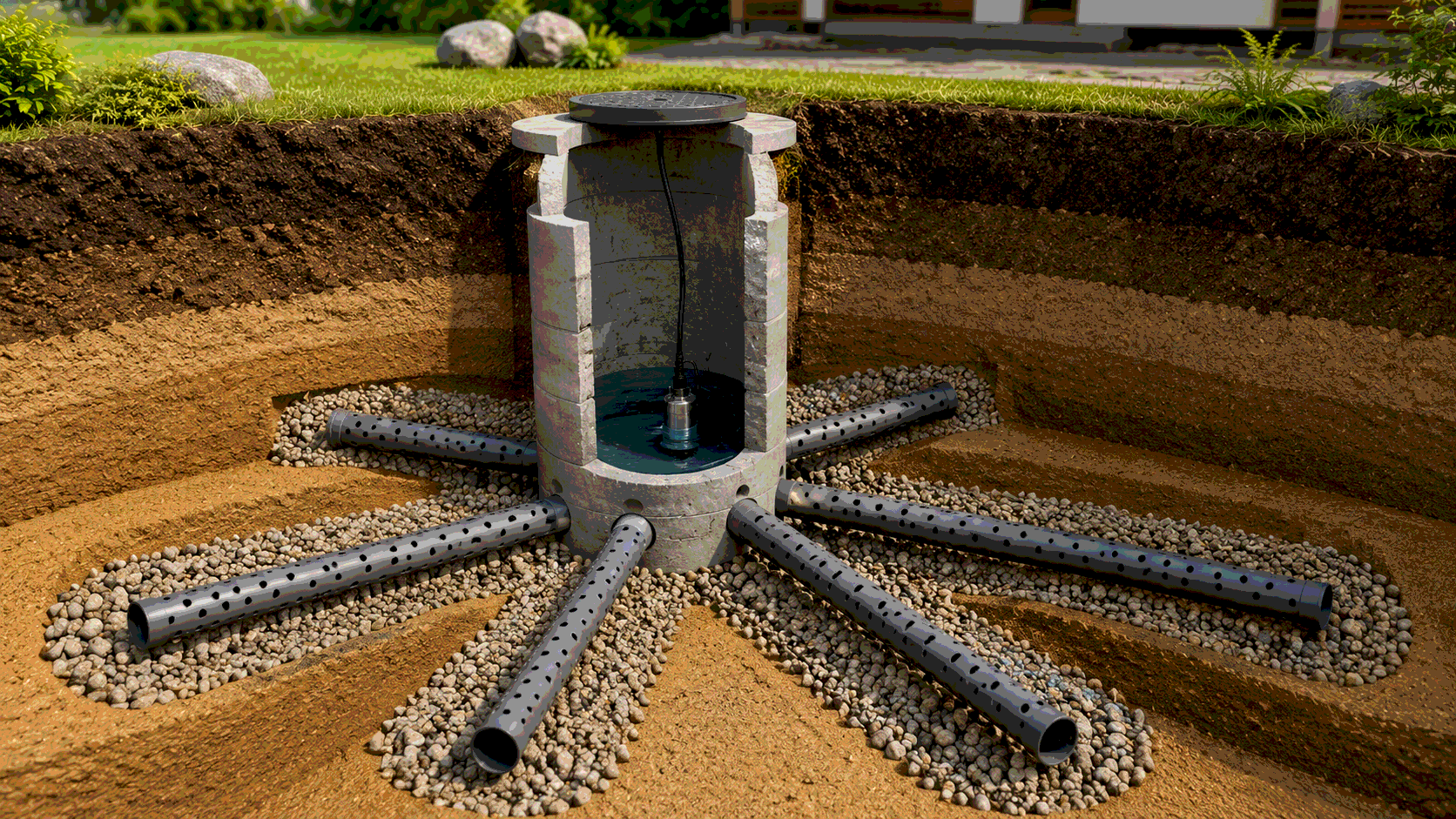

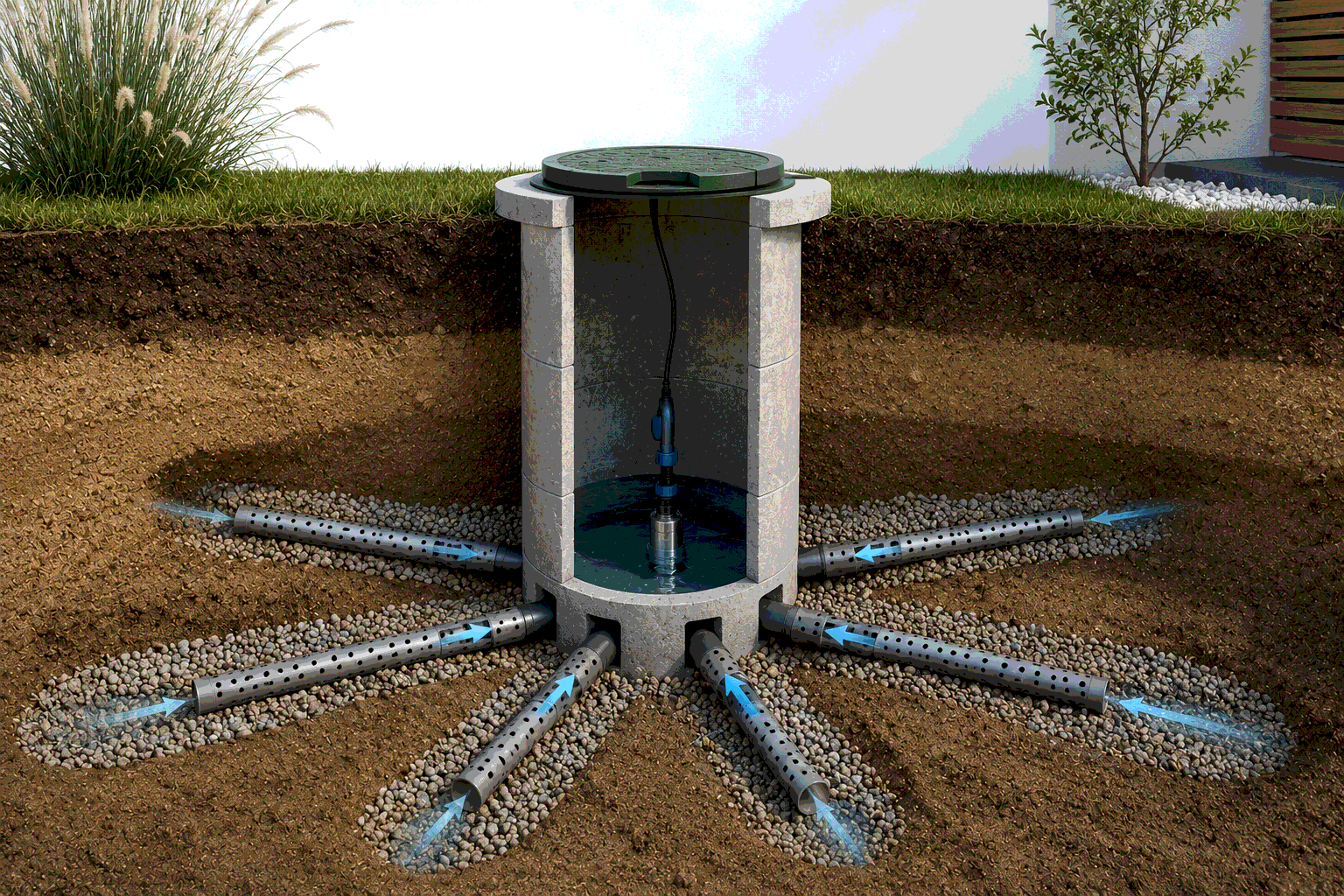

Горизонтальный колодец состоит из центральной шахты и горизонтальных лучей — перфорированных труб из ПНД, которые расходятся от шахты колодца на глубину водоносного горизонта.

Центральная шахта выполняется из железобетонных колец диаметром 1000–1500 мм. Она служит сборником воды, поступающей через горизонтальные лучи, и местом установки насоса. Глубина шахты определяется глубиной залегания водоносного пласта — обычно от 4 до 15 м.

Горизонтальные лучи колодца укладывают в пробуренные скважины диаметром 80–150 мм, расходящиеся от шахты в разные стороны. Длина каждого луча — от 10 до 50 м. Чем длиннее лучи, тем больший объём водоносного слоя охватывает колодец и тем выше его дебит.

• Лучевой горизонтальный колодец. Классический колодец с лучами. Из центральной шахты в водоносный слой бурят несколько горизонтальных скважин и вставляют перфорированные трубы. Лучевой горизонтальный колодец применяют на водозаборных станциях и в частном водоснабжении при мощном водоносном горизонте.
• Дренажный горизонтальный колодец. Используется не для подъёма воды, а для её отвода. Горизонтальный дренажный принимает воду из системы дренажных труб, проложенных вдоль фундамента, дорожки или на садовом участке. По сути, это приёмный колодец дренажной системы — вертикальная шахта, в которую сходятся дренажные трубы.
• Горизонтальный колодец-галерея. Вместо отдельных лучей устраивают горизонтальную галерею — траншею с перфорированной трубой диаметром 200–400 мм в щебневой обсыпке. Горизонтальный колодец-галерея применяется при неглубоком залегании водоносного горизонта (1–5 м) и большой площади водосбора.

Горизонтальный колодец охватывает большую площадь водоносного пласта при той же глубине шахты. Вертикальная скважина вскрывает водоносный горизонт точечно. Если мощность водоносного пласта невелика (1–3 м), горизонтальный колодец с лучами даёт в 3–5 раз больший дебит, чем вертикальная скважина той же глубины.

С другой стороны, горизонтальный колодец сложнее в строительстве: требует специального оборудования для горизонтального бурения и большего объёма земляных работ по сравнению с вертикальной скважиной.

• Мощность водоносного горизонта менее 3 м. В тонком водоносном пласте вертикальная скважина вскрывает малую площадь фильтрации, и дебит недостаточен. Горизонтальный колодец с лучами многократно увеличивает площадь водозабора в рамках того же пласта.
• Высокий уровень грунтовых вод. При неглубоком залегании водоносного горизонта (до 5–7 м) колодец проще и дешевле в строительстве, чем бурение глубокой вертикальной скважины.
• Ограниченное пространство для бурения. Если на участке нет возможности завезти буровую установку для вертикальной скважины, горизонтальный колодец строят с ручным или малогабаритным оборудованием.

• Высокий дебит при тонком водоносном пласте: горизонтальный колодец вскрывает водоносный горизонт на большой площади.
• Меньшая глубина шахты горизонтального колодца по сравнению со скважиной.
• Срок службы конструкции — 30–50 лет при правильном обслуживании.

• Горизонтальное бурение лучей требует специализированного оборудования.
• Лучи колодца заиливаются быстрее, чем фильтр вертикальной скважины.
• Горизонтальный колодец эффективен при водоносном горизонте до 15 м; глубже предпочтительна артезианская скважина.

Строительство начинают с копки или бурения центральной шахты. Шахту крепят железобетонными кольцами. На нужной глубине в стенках шахты пробивают отверстия под лучи колодца.

Горизонтальные лучи бурят специальным горизонтально-направленным буром или ударным способом. В пробуренную скважину вставляют перфорированную трубу в гравийной обсыпке — она предотвращает заиливание. Снаружи шахты трубы-лучи герметизируют манжетами.

После завершения монтажа колодец прокачивают насосом до полного осветления воды из колодца.

Горизонтальный колодец требует периодической прокачки и промывки лучей. Ил и песок забивают перфорацию, снижая дебит колодца и качество воды. Промывку лучей выполняют гидродинамической установкой раз в 5–10 лет.

Центральную шахту чистят так же, как обычный колодец: откачивают воду, очищают дно от осадка, проверяют состояние стенок и швов.

Горизонтальный колодец отличается от вертикального наличием горизонтальных лучей или дрен, охватывающих большую площадь водоносного горизонта. Горизонтальный применяют при тонком водоносном пласте, высоком уровне грунтовых вод и ограниченном пространстве на участке. Строительство включает копку шахты и горизонтальное бурение лучей диаметром 80–150 мм и длиной до 50 м. Обслуживание — промывка лучей раз в 5–10 лет и чистка шахты по мере заиливания.
