Горловина колодца: устройство, размеры, утепление и гидроизоляция

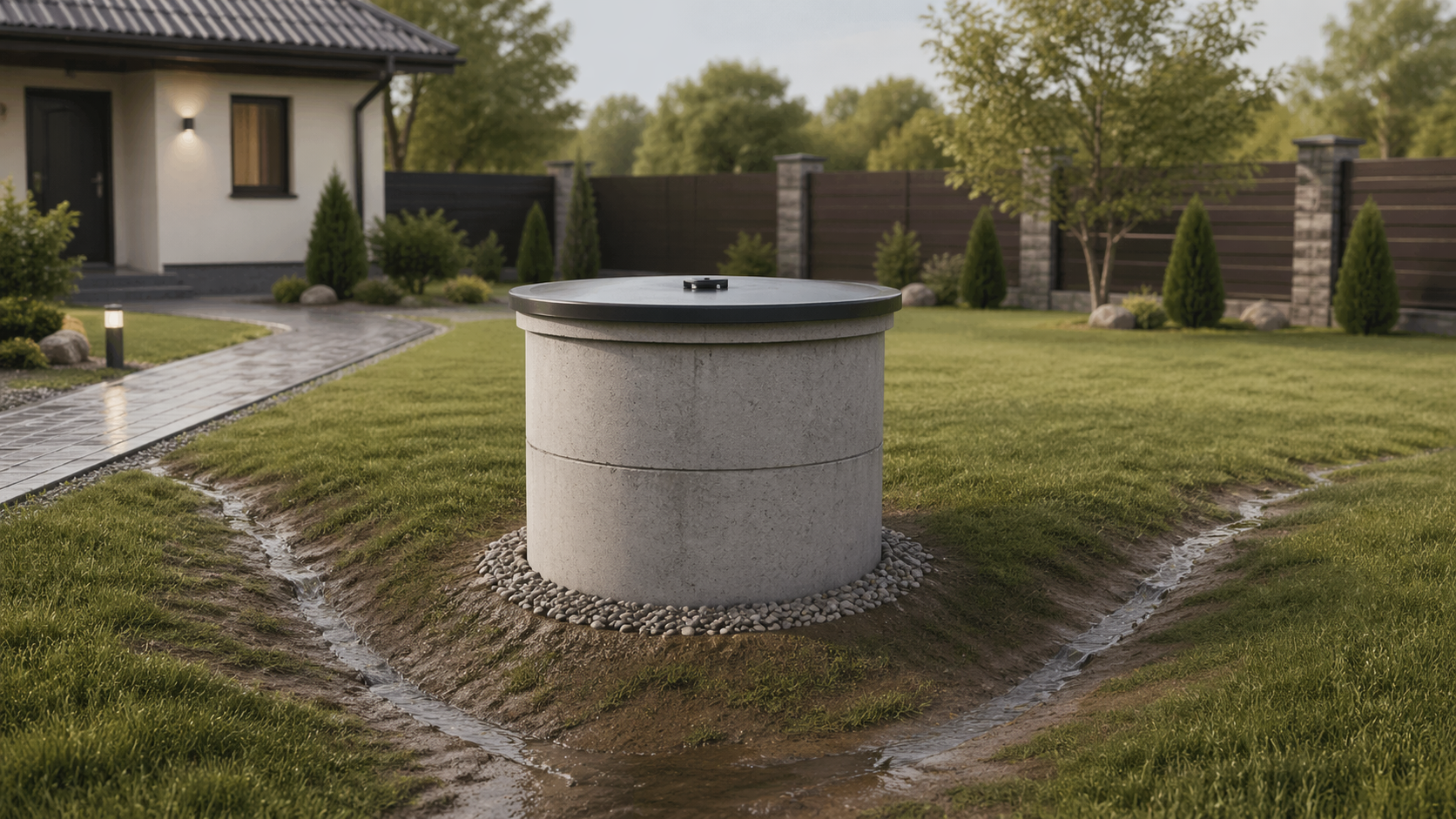

Горловина колодца — верхняя часть шахты, которая выступает над уровнем земли. Именно через неё происходит подъём воды, опускание насоса и кабеля, а также фиксация крышки или оголовка. От качества устройства верхней части шахты зависит защита воды от загрязнения, сохранность оборудования и удобство обслуживания.

Горловина колодца — это верхнее кольцо или несколько верхних колец шахты, возвышающихся над поверхностью грунта. Она удерживает оголовок или крышку, служит опорой для насосного оборудования, обеспечивает проход трубы и электрического кабеля, а также защищает воду от поверхностного стока — талых и дождевых вод, которые несут загрязнения.

Без правильно устроенного верхнего яруса шахты поверхностные воды попадают прямо внутрь вдоль наружной стенки кольца, ухудшая качество воды колодца и приводя к бактериальному заражению источника.

Железобетонные кольца колодца

Классический материал для колодца — кольца из железобетона по ГОСТ 8020-2016. Диаметр — 1000 мм (внутренний), толщина стенки — 80–100 мм. Железобетон прочен, долговечен и хорошо держит форму под нагрузкой грунта — срок службы более 50 лет.

Пластиковые кольца колодца

Горловину колодца делают также из пластиковых (полипропиленовых) колец. Они весят в 10–15 раз меньше железобетонных, не ржавеют и не требуют гидроизоляции снаружи. Минус — пластик менее устойчив к механическим нагрузкам.

Кирпичная горловина колодца

Кирпичная горловина встречается в старых колодцах. Швы разрушаются от воды и мороза, поэтому при реконструкции её заменяют на железобетонное и

Внутренний диаметр горловины колодца

Стандартный внутренний диаметр горловины колодца — 1000 мм. Этого достаточно для погружного насоса диаметром до 100 мм и прохода обслуживающего персонала.

Для небольших участков применяют кольца 700–800 мм, однако такой диаметр колодца ограничивает выбор насосного оборудования.

Высота кольца колодца

Горловину формируют из одного кольца высотой 500–700 мм, реже из двух колец. Итоговая высота над землёй — 600–800 мм: при такой отметке удобно работать и обслуживать оборудование.

Минимальная высота горловины колодца над уровнем земли — 300 мм. Это минимальный барьер, который препятствует попаданию поверхностного стока в шахту при ливнях и паводке.

Рекомендуемая высота горловины колодца — 600–800 мм. При такой высоте удобно снимать и устанавливать крышку, поднимать насос, следить за уровнем воды. Высота менее 300 мм считается недопустимо низкой: шахту необходимо нарастить дополнительным кольцом.

Если участок находится в низине или в зоне сезонного затопления, верхнее кольцо поднимают до 1000–1200 мм над поверхностью грунта, чтобы паводковые воды не переливались через край.

Горловина колодца — это конструктивный элемент шахты (верхнее кольцо или кольца). Оголовок — крышка-насадка, которую устанавливают поверх горловины колодца. Оголовок закрывает шахту сверху, фиксирует трубу и кабель.

Виды оголовков

• Пластиковый — лёгкий, герметичный, с уплотнительным кольцом.
• Стальной — прочный, подходит для зон с высокой механической нагрузкой.
• Деревянный — традиционный, требует ежегодной обработки антисептиком.

Горловина колодца и оголовок работают в паре: первая удерживает оголовок, второй герметизирует шахту сверху.

Горловина колодца — наиболее уязвимая к морозу часть шахты. Через верхние кольца уходит тепло, а в сильные морозы вода в них может замёрзнуть.

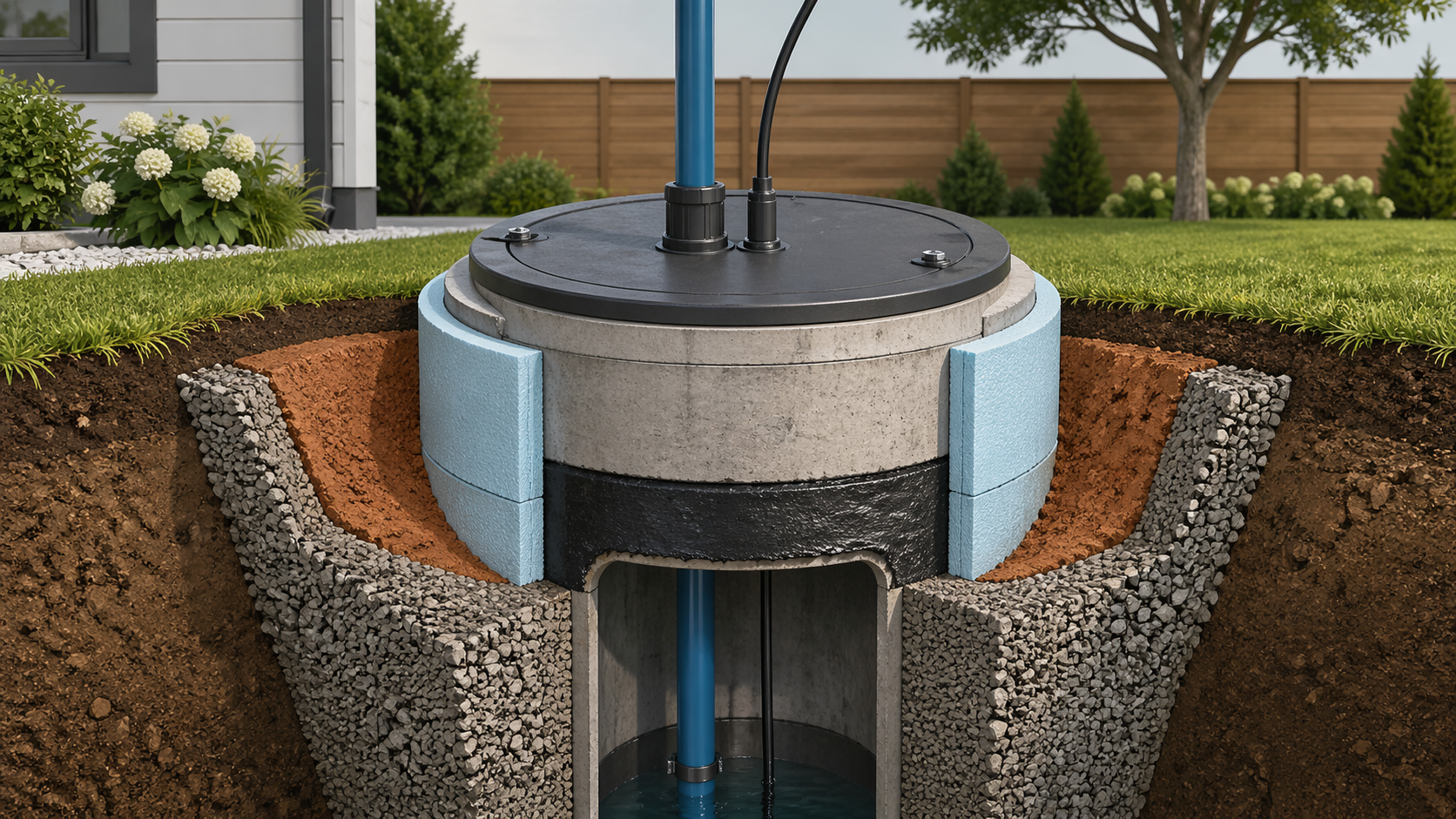

Наружное утепление горловины колодца

Горловину колодца снаружи оборачивают плитами из экструдированного пенополистирола (ЭППС) толщиной 50–100 мм и закрывают гидроизоляционной плёнкой или отмосткой.

Утеплённый оголовок колодца

Наиболее эффективный способ — установить утеплённый оголовок с двойными стенками и воздушной прослойкой. Такой оголовок сохраняет температуру внутри шахты на 5–8 °C выше наружной.

Засыпка пазух

Пазухи вокруг колодца засыпают щебнем или крупнозернистым песком с трамбованием — это исключает пустоты, где скапливается холодный воздух.

Гидроизоляция горловины колодца выполняется снаружи горловины колодца и предотвращает просачивание поверхностных вод вдоль стенки кольца в шахту.

Обмазочная гидроизоляция горловины колодца

Наружную поверхность колец колодца покрывают битумно-полимерной мастикой в два слоя на сухую очищенную поверхность.

Проникающая гидроизоляция горловины колодца

Составы на основе цемента (Пенетрон, Кальматрон) наносят на внутреннюю поверхность колец колодца. Они проникают в поры бетона и создают водонепроницаемый барьер — оптимальный выбор при наличии трещин.

Глиняный замок

Вокруг горловины колодца на глубину 1,0–1,5 м устраивают глиняный замок — слой уплотнённой жирной глины шириной 300–500 мм. Он перехватывает поверхностный сток и не даёт воде просочиться вдоль кольца. Глиняный замок — обязательный элемент при строительстве нового источника.

Трубу и кабель проводят через отверстие в стенке колодца, а не через верхний торец. Боковой ввод сохраняет герметичность горловины колодца и позволяет плотно установить оголовок.

Отверстие в горловине колодца делают перфоратором. В него вставляют стальную или пластиковую гильзу диаметром на 20–30 мм больше трубы. Зазор уплотняют резиновой манжетой или монтажной пеной. Высота ввода — 200–400 мм от верхнего торца, ниже уровня промерзания.

Заделка трещин

Трещины и сколы в кольцах колодца заделывают цементным раствором с добавкой проникающей гидроизоляции. Швы между кольцами конопатят просмолённым канатом и покрывают цементно-полимерным составом.

Замена кольца колодца

Если кольцо колодца смещено или разрушено, его заменяют: вырезают болгаркой или разбивают перфоратором, затем устанавливают новое с выравниванием по уровню.

Исправление морозного пучения

При смещении кольца колодца из-за морозного пучения (выталкивания промёрзшим грунтом) снимают утеплитель и грунт, возвращают кольцо на место, восстанавливают гидроизоляцию и глиняный замок.

• Горловина колодца — верхняя часть шахты, защищающая воду от поверхностного загрязнения.
• Минимальная высота горловины колодца над уровнем земли — 300 мм, рекомендуемая — 600–800 мм.
• Снаружи горловину колодца гидроизолируют мастикой и устраивают глиняный замок.
• Трубу и кабель заводят сбоку через гильзу в стенке горловины колодца.
• Утеплённый оголовок защищает горловину колодца от промерзания и загрязнения.
