Колодец ливневой канализации — виды, монтаж, ошибки и уход

Колодец ливневой канализации — это узловой элемент системы отвода дождевых и талых вод с территории участка, дорожек и кровли. В нём потоки воды из нескольких дренажных труб сходятся, меняют направление или проходят осадку взвеси. Без правильно установленных колодцев система засоряется, теряет пропускную способность и перестаёт справляться с пиковыми осадками. Разберём виды колодцев ливневой канализации, принцип работы, правила монтажа и обслуживания.

• Сбор воды с поверхности. Дождеприёмный колодец принимает воду с площадок и дорожек через решётку в крышке. Это точка входа поверхностного стока в трубопроводную сеть.
• Изменение направления трубопровода. В поворотном колодце ливневой канализации трубы меняют угол: без него поворот трубы создаёт зону засорения. Колодец позволяет осмотреть узел и прочистить трубы в обоих направлениях.
• Осаждение взвеси. Пескоуловитель — специальный колодец ливневой канализации с приямком ниже уровня входной трубы. Взвесь (песок, глина, мусор) оседает в приямке, а осветлённая вода уходит дальше. Без пескоуловителя взвесь забивает трубы.
• Ревизия и прочистка. Смотровой колодец ливневой канализации устанавливают каждые 25–50 м на прямых участках трубопровода. Через него проводят гидродинамическую или механическую прочистку трубопровода.

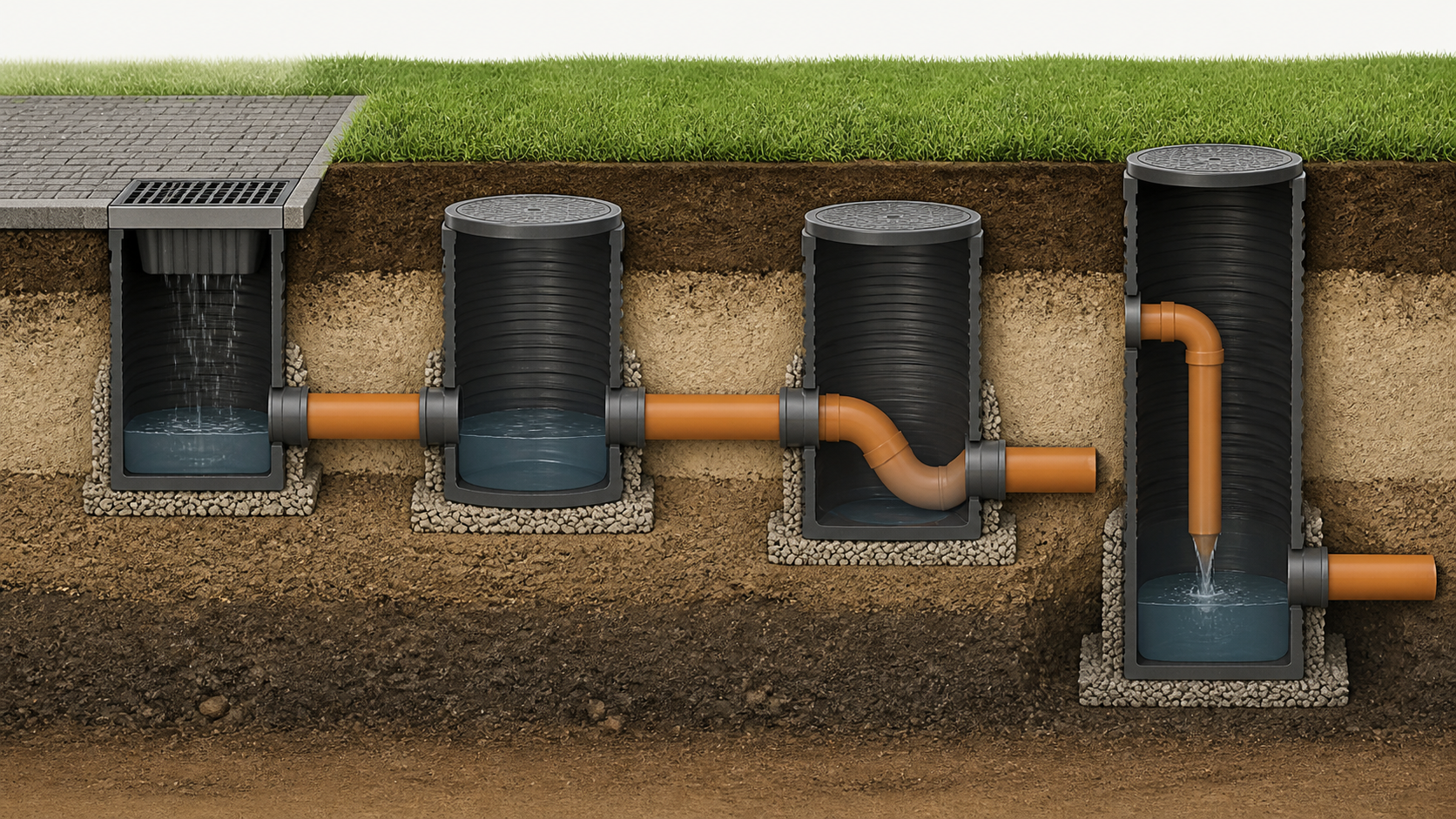

• Дождеприёмный колодец ливневой канализации. Принимает поверхностный сток через решётку. Устанавливается в низких точках рельефа: у ворот, у входной группы, вдоль дорожек. Тело дождеприёмного колодца выполняют из пластика или железобетона.
• Смотровой (ревизионный) колодец ливневой канализации. Используется для осмотра и прочистки трубопровода. Диаметр смотрового колодца — 315–600 мм для частного участка, 1000–1500 мм для городских сетей. Устанавливается на прямолинейных участках, в местах изменения диаметра трубы и перепада уровней.
• Поворотный. Разновидность смотрового, устанавливаемая в местах поворота трубопровода. Внутренний лоток поворотного колодца обеспечивает плавный перелив воды без гидравлических потерь.
• Перепадный колодец ливневой канализации. Применяется при значительном перепаде уровней между входной и выходной трубами. Внутри перепадного колодца вода падает по вертикальной трубе или водобойному желобу, гася скорость и предотвращая размыв лотка.
• Пескоуловитель. Колодец ливневой канализации с приямком глубиной 30–50 см ниже лотка выходной трубы. Осадок убирают вручную или ассенизаторской машиной.

• Недостаточный уклон труб. Уклон менее 1% на метр — главная причина засорения: взвесь оседает в трубе, а не сносится в пескоуловитель. Уклон рассчитывают по всей длине от водоприёмной точки до приёмного колодца.
• Всплытие пластикового колодца. В пучинистых грунтах колодец ливневой канализации может всплыть после паводка. Тело колодца бетонируют по периметру или фиксируют на бетонной плите через специальные ушки.
• Отсутствие пескоуловителя. Если колодец принимает сток с дорог или с крыши без предфильтра, взвесь быстро забивает трубы. Пескоуловитель устанавливают первым после дождеприёмного колодца.
• Отсутствие смотровых колодцев на длинных участках. На прямом участке более 50 м без промежуточного смотрового колодца ливневой канализации невозможно прочистить засор без вскрытия траншеи.

• Пластик (ПНД, полипропилен). Готовые гофрированные колодцы ливневой канализации диаметром 315–1000 мм из секций. Лёгкие, химически стойкие, не требуют гидроизоляции. Пластик — оптимальный выбор для частного участка: монтаж занимает несколько часов без тяжёлой техники.
• Железобетон. Колодцы из железобетонных колец КС диаметром 700–1500 мм применяют на дорогах и промышленных территориях. Такой колодец долговечен (50+ лет), выдерживает транспортную нагрузку, но тяжелее пластикового. Для монтажа железобетонного колодца ливневой канализации требуется кран или экскаватор.

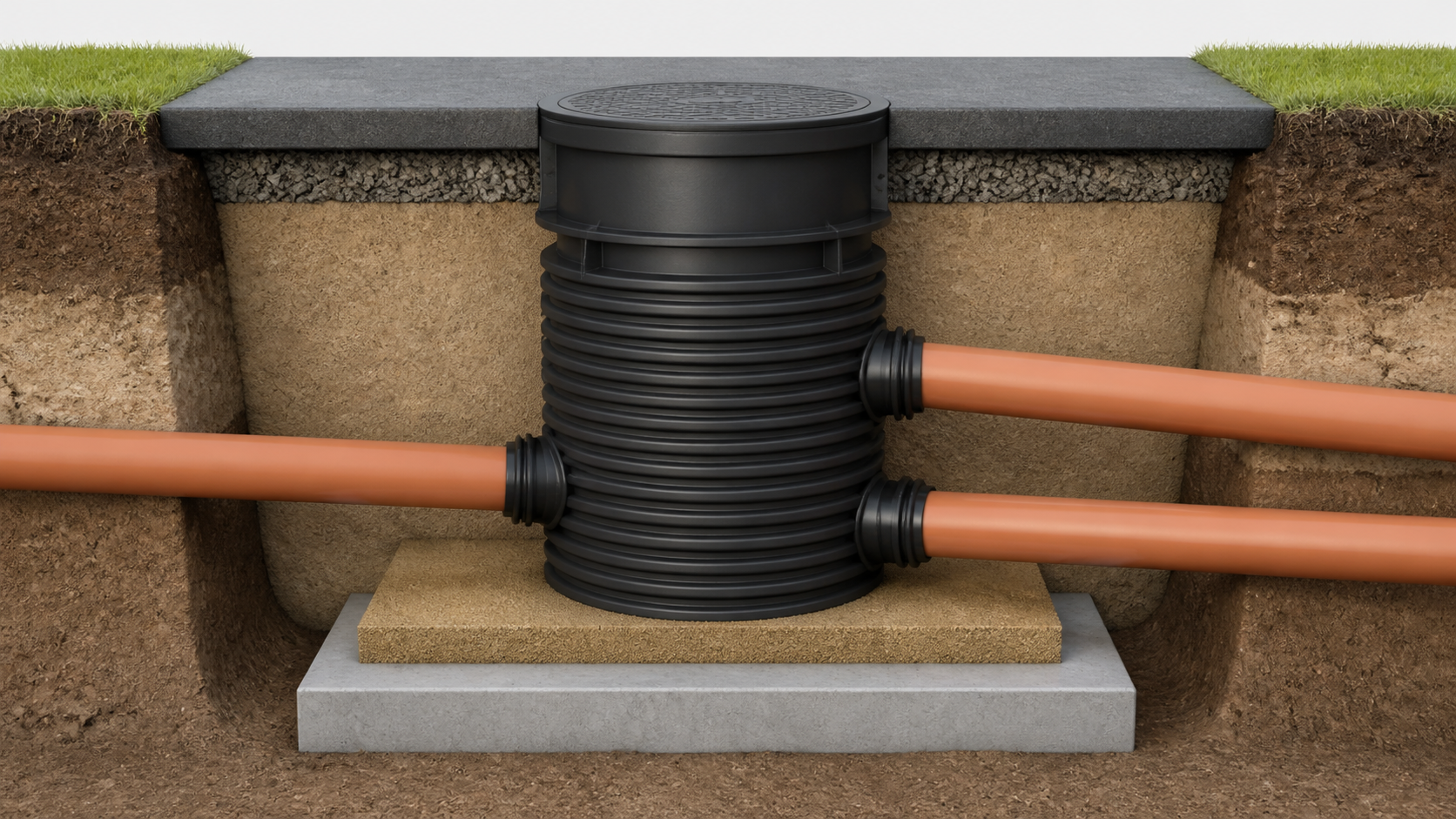

• Основание. На дне котлована устраивают песчаную подушку 100–150 мм. В слабых грунтах под колодец ливневой канализации заливают бетонную плиту — это предотвращает всплытие.
• Установка. Пластиковый колодец ливневой канализации опускают в котлован и выравнивают по уровню. Телескопическую надставку регулируют так, чтобы крышка колодца ливневой канализации была заподлицо с поверхностью отмостки или дорожки.
• Подключение труб. Трубы заводят через резиновые манжеты в стенках колодца. Уклон трубопровода — не менее 1–2 см на 1 метр (1–2%): это обеспечивает самотёк и предотвращает засорение системы.

• Прочистка. Пескоуловители и дождеприёмные колодцы очищают от осадка 1–2 раза в год: весной после таяния снега и осенью после листопада. Смотровые колодцы промывают гидродинамическим способом раз в 2–3 года.
• Осмотр. Крышку и решётку колодца ливневой канализации проверяют после каждого паводка. Деформированная крышка — источник подсоса мусора и засора труб.

Колодец ливневой канализации — ключевой элемент дренажной системы: дождеприёмный колодец принимает поверхностный сток, смотровой обеспечивает ревизию труб, пескоуловитель задерживает взвесь. Для частного участка применяют пластиковые колодцы ливневой канализации диаметром 315–600 мм. Уклон труб — 1–2% на метр. Пескоуловители и дождеприёмные колодцы ливневой канализации чистят 1–2 раза в год.
