Колодец изнутри: устройство, осмотр и ремонт шахты

Если смотреть на колодец изнутри сверху вниз, шахта делится на три функциональные зоны:

• Верхняя зона колодца — ствол выше уровня грунта. Это надземная часть колодца изнутри — оголовок высотой 0,6–0,8 м. Стенки оголовка должны быть сухими, без высолов — белёсых солевых налётов — и без трещин. Именно здесь монтируется крышка, страховочный трос насоса и водоподъёмная труба.
• Средняя зона колодца — подземный ствол. Самая протяжённая часть колодца изнутри: от уровня земли до зеркала воды. Стенки этой зоны должны быть полностью водонепроницаемы — вода сквозь них поступать не должна. Все влажные пятна, капли и «плачущие» швы в средней зоне указывают на нарушение герметизации стыков колец.
• Нижняя зона колодца — водоприёмная часть. Нижние 2–3 кольца колодца изнутри находятся в водоносном горизонте. Вода поступает через перфорированные стенки нижних колец или открытое дно. На дне водоприёмной зоны устроен обратный фильтр — трёхслойная засыпка из крупного песка, гравия и щебня, предотвращающая замутнение воды.

Стандартный колодец изнутри облицован железобетонными кольцами КС 10-9 по ГОСТ 8020: внутренний диаметр 1000 мм, высота кольца 900 мм. Колодец глубиной 10 м состоит из 11–12 колец с учётом оголовка.

• Стыки между кольцами колодца — горизонтальные швы, которые видны изнутри как тёмные полосы по периметру шахты. В исправном колодце изнутри стыки заделаны цементно-песчаным раствором заподлицо со стенкой: никаких выступов, пустот и влажных пятен вокруг швов быть не должно.
• Замковое соединение. Кольца с замком (КС 10-9ч) имеют выступ и паз на торцах. Изнутри колодца замковый стык выглядит как ступенька между кольцами: это нормально и свидетельствует о правильном монтаже.
• Металлические скобы. Кольца колодца изнутри скреплены стальными скобами — П-образными металлическими пластинами, прихватывающими соседние кольца через вертикальные проушины. Скобы предотвращают смещение колец при подвижках грунта.

• Подготовка к осмотру. Для осмотра колодца изнутри воду откачивают насосом. Спуск в колодец выполняют в паре: один человек спускается на верёвочной лестнице или в монтажном поясе, второй страхует сверху. Перед спуском проверяют уровень кислорода в шахте: зажжённая свеча гаснет при недостатке воздуха — в этом случае шахту проветривают принудительно компрессором или вентилятором.
• Освещение. Осматривают колодец изнутри с мощным налобным фонарём или переносным светильником на аккумуляторе. Сеть 220 В в шахте колодца не используют — только низковольтное оборудование до 12 В.
• Последовательность осмотра колодца. Стенки осматривают сверху вниз: сначала оголовок и верхние кольца, затем средняя зона ствола, затем водоприёмная часть и дно. Каждый стык прощупывают рукой в перчатке на предмет рыхлости раствора и влажности.

• Влажные пятна и капли на стенках средней зоны. Вода просачивается сквозь стенки из окружающего грунта — признак нарушения водонепроницаемости бетона или стыков. Требуется гидроизоляция колодца изнутри.
• Трещины в кольцах. Вертикальные трещины шириной более 0,3 мм — признак механического повреждения кольца при монтаже или подвижке грунта. Горизонтальные трещины по телу кольца встречаются реже и указывают на перегрузку кольца давлением грунта.
• Выкрошенный раствор в стыках колодца. Стыки колец колодца изнутри со временем теряют цементный раствор: он крошится от вымывания и знакопеременных нагрузок. Пустые стыки — основной путь проникновения загрязнённых грунтовых вод в шахту.
• Смещение колец. Горизонтальное смещение соседних колец на 10 мм и более свидетельствует о подвижке грунта. При смещении образуется ступенька на стенке колодца изнутри, нарушающая герметизацию стыка.
• Налёт на стенках колодца. Ржавый налёт — признак повышенного содержания железа в воде. Чёрный или зеленоватый налёт — биологическое загрязнение (водоросли, бактерии). Белёсые высолы — карбонатные отложения из жёсткой воды.

• Расчистка дефектных стыков. Выкрошившийся раствор в стыках колодца изнутри удаляют зубилом или болгаркой на глубину 20–30 мм. Поверхность обеспыливают и увлажняют перед нанесением нового раствора.
• Заделка стыков. Стыки колец колодца изнутри заполняют безусадочным цементно-песчаным раствором (1:2) с добавлением проникающей гидроизоляции — составов типа «Пенетрон» или «Кальматрон». Проникающая гидроизоляция кристаллизуется в порах бетона и создаёт водонепроницаемый барьер.
• Заделка трещин. Трещины в кольцах колодца изнутри расшивают болгаркой на глубину 20–25 мм, очищают и заполняют быстросхватывающимся гидропломбирующим составом — он схватывается за 1–3 минуты даже при активном водопритоке.
• Устранение смещения колец. Место смещения тщательно конопатят джутовым канатом, пропитанным цементным молоком, и заделывают гидроизоляционным раствором заподлицо со стенкой колодца изнутри.

После ремонта отдельных дефектов выполняют общую гидроизоляцию колодца изнутри — сплошную обработку всей поверхности стенок:

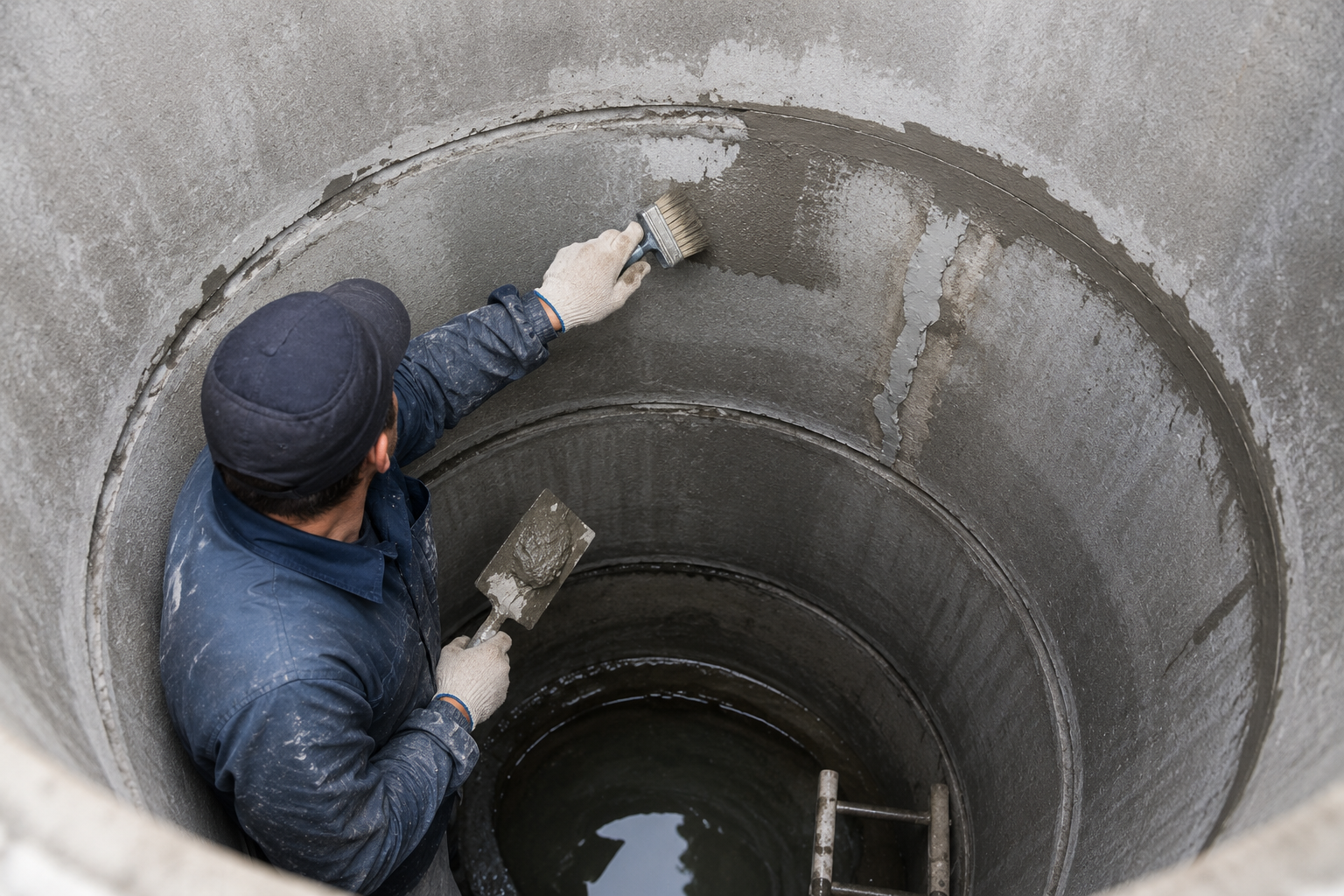

• Проникающая гидроизоляция наносится на увлажнённые стенки колодца изнутри кистью в 2–3 слоя с промежуточной выдержкой 2–4 часа. Глубина проникновения активных компонентов в бетон — до 100–150 мм. Состав сертифицирован для контакта с питьевой водой.
• Обмазочная гидроизоляция на основе полимерцементных смесей — альтернативный вариант для колодца изнутри. Наносится шпателем слоем 2–3 мм, создаёт гибкую водонепроницаемую мембрану на поверхности бетона.
• После гидроизоляции колодец изнутри заполняется водой через 7–14 суток — время набора прочности гидроизоляционного состава. Первую воду после ремонта прокачивают и сдают на анализ.

• Колодец изнутри делится на три зоны: сухой оголовок, водонепроницаемый подземный ствол и водоприёмная часть с обратным фильтром на дне.
• Осмотр колодца изнутри выполняют после полной откачки воды с напарником и проверкой уровня кислорода в шахте.
• Главные дефекты колодца изнутри — влажные пятна на стенках, выкрошенный раствор в стыках колец, трещины в бетоне и смещение колец.
• Стыки колец колодца изнутри ремонтируют цементно-песчаным раствором с проникающей гидроизоляцией; активные течи устраняют быстросхватывающейся гидропломбой.
• Общую гидроизоляцию колодца изнутри выполняют проникающим или обмазочным составом, сертифицированным для питьевой воды, в 2–3 слоя.
