Подземный колодец: устройство, виды и монтаж кессона

В широком смысле любой колодец является подземным сооружением — его шахта уходит вглубь грунта на 7–15 м. Однако в практике загородного строительства под подземным колодцем понимают конструкцию, в которой оголовок шахты или скважины заглублён ниже поверхности земли и закрыт утеплённым люком. Подземный колодец совмещает в себе две функции: водозабор из водоносного горизонта и защищённую техническую камеру для размещения насосного оборудования.

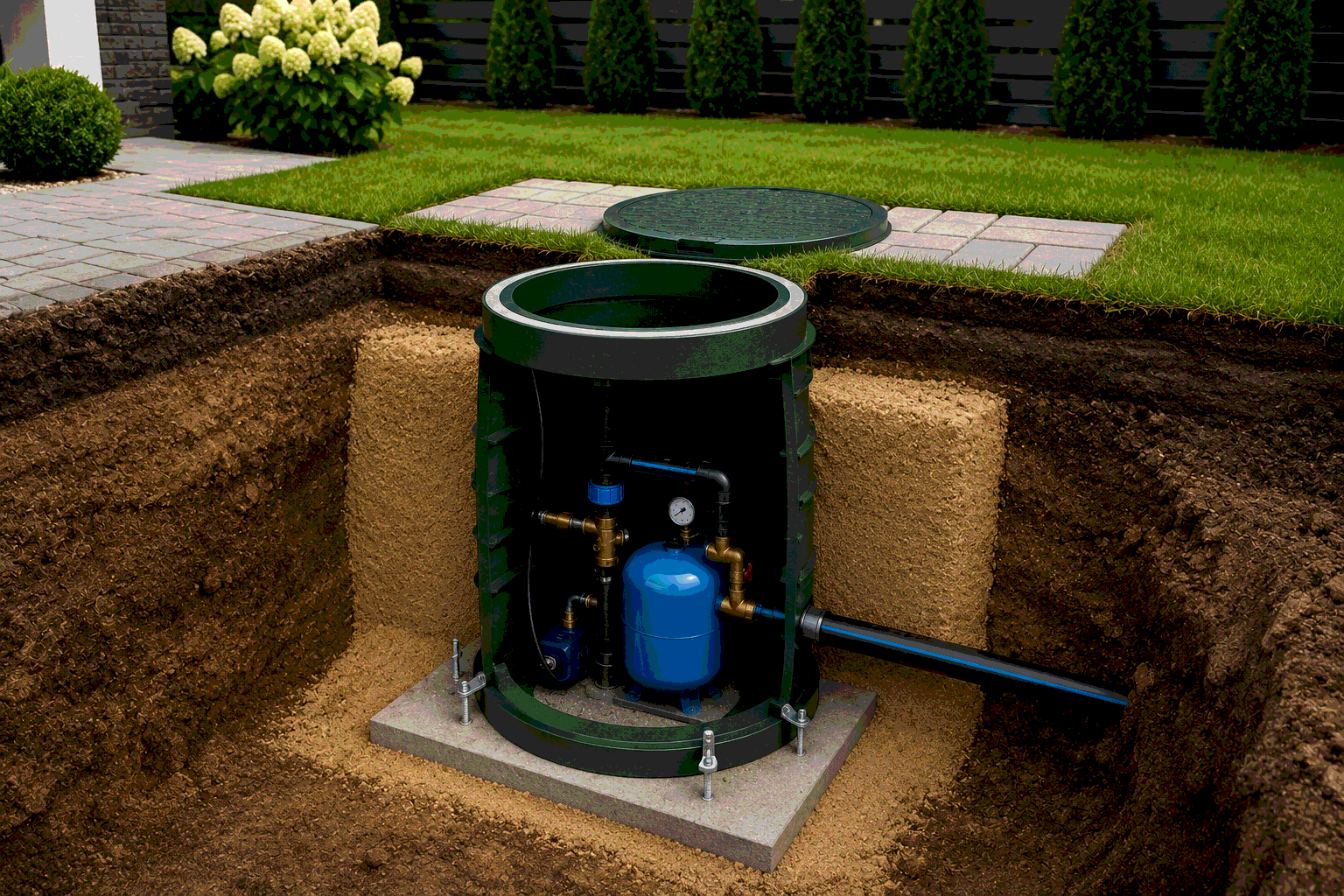

• Подземный колодец-кессон на скважине. Наиболее распространённый вариант подземного колодца. Вокруг обсадной трубы скважины заглубляют герметичную камеру — кессон — на глубину 1,5–2 м ниже уровня промерзания грунта. Внутри кессона размещают оголовок скважины, погружной насос, гидроаккумулятор, реле давления и запорную арматуру. Весь технический узел водоснабжения скрыт под землёй.
• Подземный шахтный колодец с заглублённым оголовком. Традиционный колодец из железобетонных колец, оголовок которого не возвышается над землёй, а заканчивается вровень с ней. Верхнее кольцо закрывают утеплённой крышкой под облицовку тротуарной плиткой или газоном. Такой подземный колодец применяется на участках, где важна визуальная чистота территории.
• Адаптерный подземный колодец. Разновидность подземного колодца на скважине без кессона. Оголовок скважины оснащают адаптером — герметичным муфтовым устройством, врезанным в обсадную трубу на глубине ниже промерзания. Водоподъёмная труба от насоса выходит через адаптер горизонтально к дому. Над адаптером устанавливают небольшой смотровой люк. Такой подземный колодец занимает минимум места и стоит дешевле кессонного варианта.

Кессон подземного колодца — герметичная цилиндрическая или прямоугольная камера, заглублённая в грунт. Конструкция подземного колодца включает несколько обязательных элементов:

• Корпус кессона. Внешний диаметр стандартного круглого кессона подземного колодца — 1000–1500 мм, высота — 1500–2000 мм. Корпус выполняют из полиэтилена низкого давления (ПНД), стеклопластика или стали с антикоррозионным покрытием. Стенки кессона водонепроницаемы: подземный колодец не должен пропускать грунтовую воду внутрь камеры.
• Люк. Верхнее перекрытие подземного колодца — утеплённый люк диаметром 300–500 мм. Утеплитель — вспененный полиэтилен или пенополистирол толщиной 50–100 мм. Люк подземного колодца закрывается на замок, препятствующий несанкционированному доступу.
• Оборудование. Внутри кессона подземного колодца размещают: оголовок скважины с оголовочным фланцем, погружной насос с водоподъёмной трубой ПНД, гидроаккумулятор объёмом 24–100 л, реле давления, обратный клапан, шаровые краны на каждой линии, греющий кабель на водоподъёмной трубе.

• Пластиковый кессон (ПНД или стеклопластик) — оптимальный выбор для подземного колодца на большинстве участков. Не корродирует, абсолютно водонепроницаем, лёгкий при монтаже. Срок службы пластикового подземного колодца — 30–50 лет. Слабое место — возможное всплытие при высоком уровне грунтовых вод: кессон фиксируют анкерными тягами к бетонной плите основания.
• Стальной кессон с внешним и внутренним эпоксидным покрытием — более жёсткая конструкция подземного колодца, устойчивая к давлению грунта. Применяется при глубине заложения более 2 м и высокой нагрузке от транспорта на поверхности над подземным колодцем.
• Монолитный железобетонный кессон — наиболее долговечный подземный колодец со сроком службы 50–70 лет. Стенки толщиной 150–200 мм из бетона В20 с гидроизоляцией Пенетрон. Применяется при строительстве подземных колодцев большого объёма для нескольких домов.

• Земляные работы. Для установки подземного колодца-кессона экскаватором или вручную отрывают котлован диаметром на 300–400 мм больше наружного диаметра кессона.
• Основание. На дно котлована заливают бетонную подготовку толщиной 150–200 мм из бетона М200. К бетонной плите крепят анкерные шпильки для фиксации кессона подземного колодца от всплытия.
• Установка кессона. Кессон подземного колодца опускают в котлован краном или вручную — пластиковые кессоны весят 30–80 кг. Корпус выравнивают по уровню и фиксируют к анкерным шпилькам. Затем монтируют оборудование: насос, гидроаккумулятор, арматуру.
• Обратная засыпка. Пазухи котлована вокруг кессона подземного колодца засыпают смесью песка и цемента (10:1) послойно с трамбовкой. Цементно-песчаная смесь схватывается от грунтовой влаги и образует монолит, препятствующий всплытию подземного колодца.
• Утепление горловины. Горловину и люк подземного колодца утепляют пенополистиролом толщиной 50–100 мм. Поверх утеплителя укладывают тротуарную плитку или восстанавливают дёрн — подземный колодец становится полностью невидим на участке.

• Защита от промерзания. Подземный колодец заглублён ниже уровня промерзания грунта — 1,5–2 м для большинства регионов средней полосы России. Всё оборудование внутри кессона защищено от мороза без дополнительного обогрева.
• Эстетика участка. Подземный колодец не нарушает внешний вид участка: вместо выступающего оголовка — аккуратный люк вровень с газоном или дорожкой.
• Защита оборудования. Насосная станция, гидроаккумулятор и арматура подземного колодца защищены от ультрафиолета, осадков и механических повреждений внутри герметичного кессона.
• Удобство обслуживания. Все узлы водоснабжения сосредоточены в одном месте — внутри кессона подземного колодца. Для обслуживания достаточно открыть люк, не копая землю и не демонтируя наружные конструкции.

• Подземный колодец — сооружение с оголовком ниже уровня земли: доступ к нему осуществляется через утеплённый люк вровень с поверхностью участка.
• Основные виды подземного колодца: кессон на скважине, шахтный колодец с заглублённым оголовком и адаптерный подземный колодец без кессона.
• Кессон подземного колодца изготавливают из ПНД, стеклопластика, стали или монолитного железобетона — выбор зависит от нагрузки и глубины залегания грунтовых вод.
• Подземный колодец монтируют на бетонную подготовку с анкерными тягами; пазухи засыпают цементно-песчаной смесью для защиты от всплытия.
• Главные преимущества подземного колодца — защита оборудования от промерзания, эстетика участка и удобство обслуживания всего водоснабжения из одной точки.
