Копка траншеи: глубина, способы и технология укладки труб

Копка траншеи под водопровод — земляная работа по устройству открытой выемки грунта для укладки водопроводной трубы от источника воды (колодца или скважины) до дома. От правильной глубины и технологии копки траншеи зависит, промёрзнет ли труба зимой и как долго прослужит весь водопровод.

Основное требование к копке траншеи под водопровод — заглубление трубы ниже расчётной глубины промерзания грунта в регионе. Глубина промерзания грунта — это максимальная глубина, до которой температура почвы опускается ниже 0°C в самую холодную зиму. Если труба окажется выше этой отметки, вода в ней замёрзнет и разорвёт трубопровод.

• Москва и Подмосковье: глубина промерзания 1,4–1,6 м — траншею копают на 1,6–1,8 м.
• Санкт-Петербург и Северо-Запад: глубина промерзания 1,2–1,4 м — траншею копают на 1,4–1,6 м.
• Центральная Россия (Воронеж, Тула): глубина промерзания 1,4–1,7 м — траншею копают на 1,6–1,9 м.
• Урал и Сибирь: глубина промерзания 2,0–2,5 м — траншею копают на 2,2–2,7 м.

Запас 0,2–0,3 м к глубине промерзания обязателен: он компенсирует аномально холодные зимы и снижение снегового покрова над траншеей. Если заглубить траншею до нормативной глубины затруднительно — например, при высоком уровне грунтовых вод или скальном грунте — трубу укладывают с электрическим греющим кабелем и дополнительным слоем утеплителя из вспененного полиэтилена.

• Ширина траншеи определяется диаметром укладываемой трубы. Для труб ПНД диаметром 32–40 мм (стандарт для частного водопровода) минимальная ширина траншеи — 300 мм. На практике траншею копают шириной 400–500 мм: рабочий зазор необходим для укладки трубы, устройства песчаного основания и подбивки боковых пазух.
• Профиль стенок траншеи. В плотных грунтах (суглинок, глина) стенки копают вертикально. В сыпучих и водонасыщенных грунтах (песок, супесь) стенкам придают откос 1:0,5 — на каждый метр глубины стенка отступает наружу на 0,5 м. Это предотвращает осыпание грунта в траншею при копке и укладке трубы.
• Уклон дна траншеи. Дно траншеи под водопровод копают с уклоном 0,02 (2 см на метр длины) в сторону колодца или скважины. Уклон обеспечивает самотёчный слив воды из трубы при консервации системы водоснабжения на зиму или ремонте.

Ручная копка траншеи

Ручную копку траншеи выполняют штыковой и совковой лопатой. Штыковая лопата разрыхляет грунт, совковая — выбирает его из траншеи. Ручная копка траншеи оправдана при небольшой длине (до 15–20 м), стеснённых условиях участка (узкий проезд, плотные насаждения) и при необходимости аккуратной работы вблизи фундамента или существующих коммуникаций.

Механизированная копка траншеи

Траншейный экскаватор или мини-экскаватор копает траншею в 10–15 раз быстрее ручного способа. Механизированная копка траншеи целесообразна при длине трассы от 20 м, твёрдых грунтах (суглинок, плотная глина) и большой глубине. Недостаток — необходимость обеспечить проезд техники на участок и более широкая зона разработки грунта.

• Песчаный и супесчаный грунт. Стенки траншеи осыпаются — копку ведут с откосами. При высоком уровне грунтовых вод дно траншеи заплывает: перед укладкой трубы воду откачивают насосом или дренажной помпой.
• Суглинок и глина. Плотный грунт держит вертикальные стенки траншеи без откосов. При высыхании глина трескается и может сдвинуть трубу: засыпку выполняют немедленно после укладки.
• Торфяной грунт. Рыхлый и водонасыщенный — требует постоянной откачки воды при копке траншеи и обязательного устройства песчаного основания толщиной не менее 200 мм под трубу.
• Скальный и полускальный грунт. Копка траншеи вручную невозможна — применяют отбойный молоток или компрессор с перфоратором. При невозможности достичь нормативной глубины трубу утепляют и укладывают с греющим кабелем.

• Песчаное основание. На дно готовой траншеи засыпают слой крупного промытого песка толщиной 100–150 мм и разравнивают. Песчаное основание выравнивает дно траншеи, амортизирует нагрузку от грунта и предотвращает точечный контакт трубы с твёрдыми камнями.

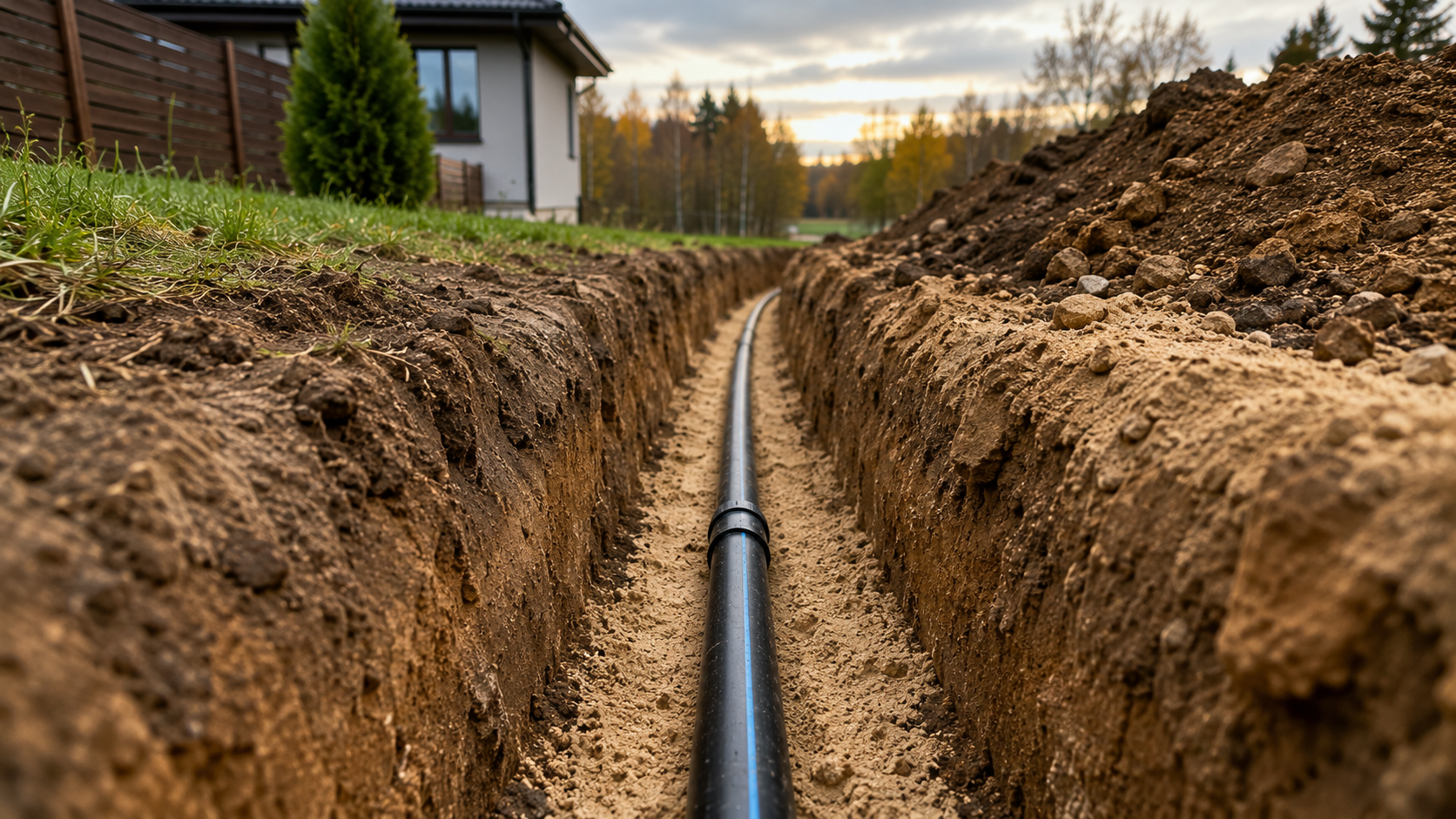

• Укладка трубы ПНД. Трубу разматывают из бухты и укладывают по дну траншеи без натяжения, допуская лёгкую волнистость. Это компенсирует линейное расширение трубы при температурных перепадах и исключает напряжения в местах соединений.

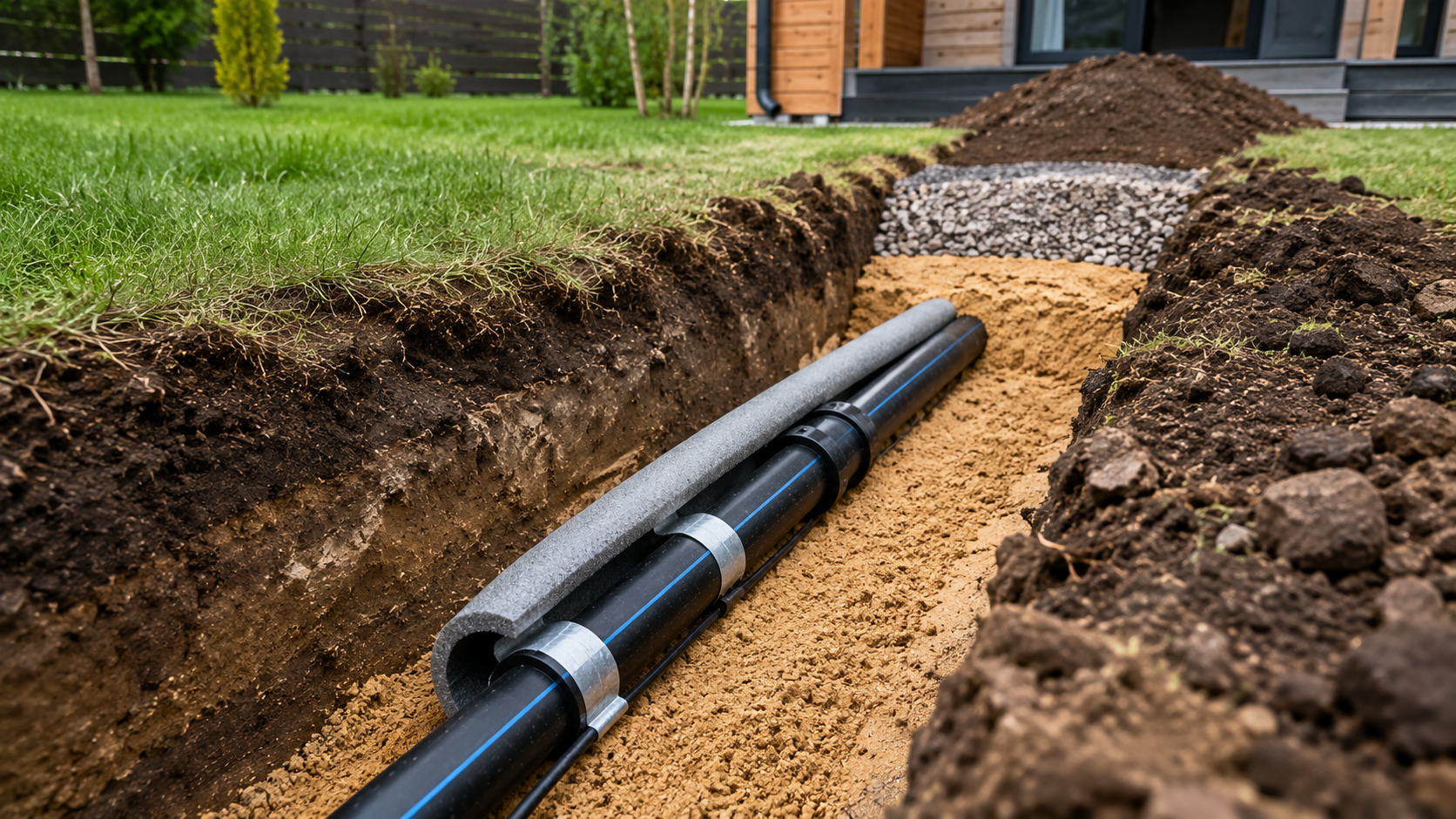

• Электрический греющий кабель. При недостаточной глубине траншеи вдоль трубы укладывают саморегулирующийся греющий кабель мощностью 10–20 Вт/м. Кабель фиксируют к трубе алюминиевым скотчем каждые 30–40 см и оборачивают трубу вместе с кабелем теплоизоляционным чехлом из вспененного полиэтилена.
• Гидравлические испытания. До засыпки траншеи трубу подключают к насосу и заполняют водой под рабочим давлением 4–6 атм на 30 минут. Все соединения осматривают на предмет капель и потения. Испытания проводят до засыпки, пока трубу ещё можно осмотреть.

• Первый слой засыпки — песок. После укладки и испытания трубу засыпают крупным песком на 150–200 мм выше верхней образующей трубы. Песок подбивают в боковые пазухи траншеи вручную — трамбовкой или черенком лопаты. Механическая трамбовка вплотную к трубе не допускается.
• Второй слой — местный грунт. Выше песчаного слоя траншею засыпают вынутым грунтом послойно по 200–300 мм с уплотнением каждого слоя. Крупные камни, строительный мусор и мёрзлый грунт из засыпки исключают.
• Отсыпка с запасом. Поверхность засыпанной траншеи отсыпают на 100–150 мм выше уровня земли: после осадки грунта поверхность сравняется с газоном. Без запаса на участке образуется впадина, в которой скапливается вода.

• Глубина траншеи под водопровод — ниже глубины промерзания грунта плюс запас 0,2–0,3 м: для Москвы — 1,6–1,8 м, для Сибири — 2,2–2,7 м.
• Ширина траншеи для трубы ПНД 32–40 мм — не менее 300–400 мм; дно копают с уклоном 2 см на метр в сторону источника воды.
• В сыпучих грунтах стенки траншеи копают с откосом 1:0,5; в плотных глинах — вертикально.
• Перед укладкой трубы устраивают песчаное основание 100–150 мм; после укладки выполняют гидравлические испытания до засыпки траншеи.
• Засыпку траншеи выполняют в два слоя: сначала песок вокруг трубы, затем местный грунт с уплотнением и отсыпкой на 100–150 мм выше уровня земли.
