Насосная станция для колодца: выбор, установка и обслуживание

Насосная станция для колодца поддерживает давление в водопроводе автоматически. При открытии крана давление в системе падает — реле давления фиксирует это и запускает насос колодца. Насос забирает воду из шахты колодца, закачивает её в гидроаккумулятор и удерживает давление в диапазоне 1,5–3,0 бар. При закрытии крана давление достигает верхней отметки и реле отключает насос.

Гидроаккумулятор — это стальной бак с резиновой мембраной внутри. Одна его половина заполнена сжатым воздухом, вторая — водой. Он сглаживает скачки давления, снижает число включений насоса в час и продлевает ресурс двигателя. Без гидроаккумулятора насосная станция для колодца включалась бы при каждом открытии крана.

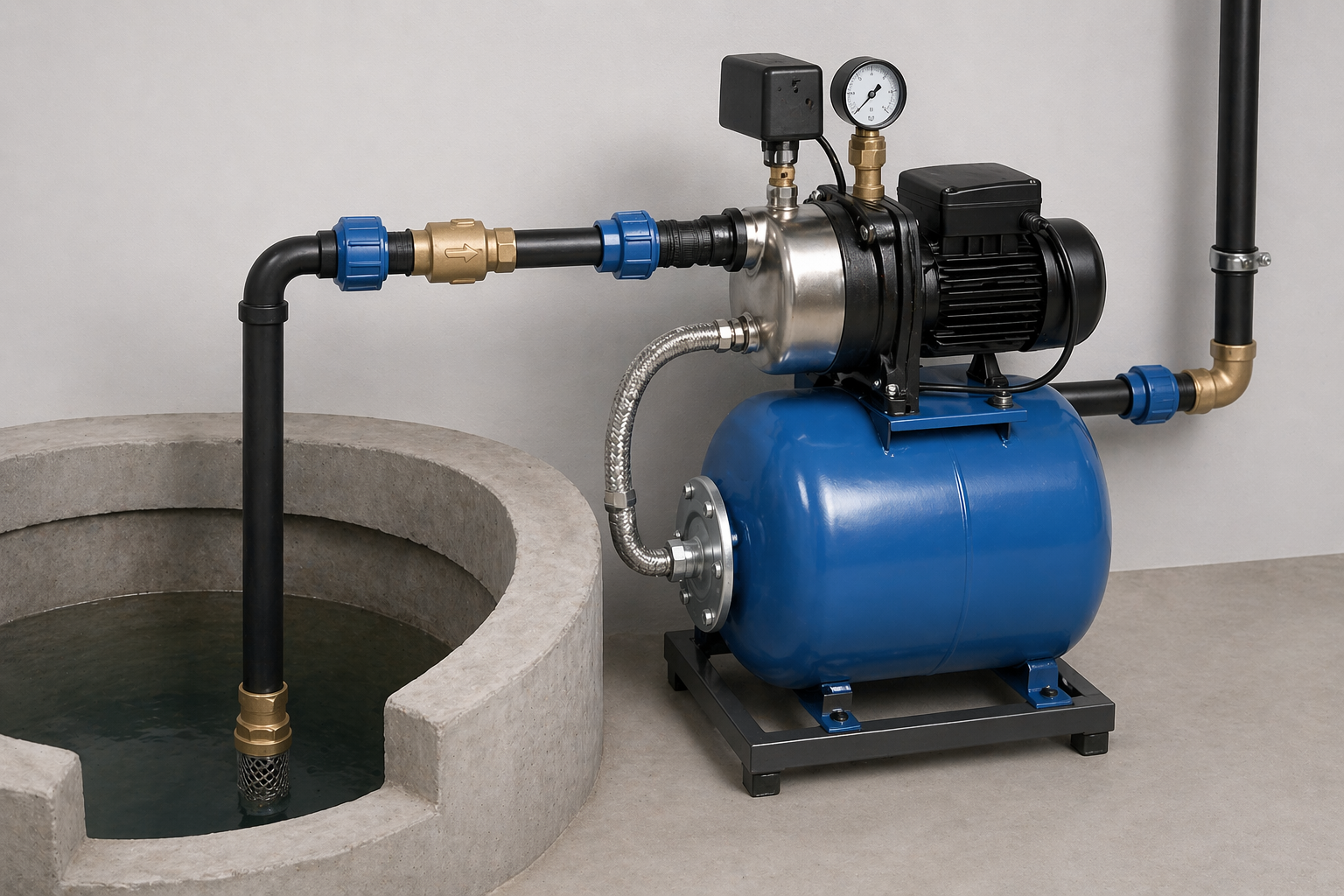

Насосная станция для колодца включает пять основных элементов:

• самовсасывающий центробежный насос — основной рабочий орган, создающий разрежение для подъёма воды;
• гидроаккумулятор (расширительный бак) объёмом 20–100 л;
• реле давления — электромеханический датчик, управляющий включением и отключением насоса;
• манометр — показывает текущее давление в системе;
• обратный клапан — не даёт воде стекать обратно в колодец при остановке насоса.

Все элементы смонтированы на общей раме и подключены к единому трубопроводу. Для подключения достаточно завести всасывающую трубу в колодец и проложить выходной трубопровод к дому.

При выборе насосной станции для колодца учитывают четыре параметра: глубину всасывания из колодца, производительность, напор и объём гидроаккумулятора.

Поверхностная или погружная

По расположению насоса насосная станция для колодца бывает двух типов. Поверхностная устанавливается рядом с колодцем или в доме; вода поднимается самовсасыванием через трубу, опущенную в шахту колодца. Погружная опускает насос непосредственно в шахту колодца и применяется при глубине зеркала воды более 8–9 м.

Поверхностная насосная станция для колодца — оптимальный выбор при глубине до 8 м: она дешевле, проще в обслуживании и не требует подъёма насоса из шахты при ремонте.

Объём гидроаккумулятора

Для 2–3 точек водоразбора (кухня, санузел, душ) достаточно 24–50 л. Для дома с баней и поливом выбирают бак 80–100 л — он снижает число пусков насоса колодца и продлевает ресурс двигателя.

Производительность

Производительность насосной станции для колодца измеряется в м³/ч или л/мин. Для семьи из 4 человек с душем, стиральной машиной и поливом достаточно 2–3 м³/ч.

Напор

Напор измеряется в метрах водяного столба (1 бар = 10 м). Для одноэтажного дома — 30–40 м, для двухэтажного с бойлером — 45–55 м. При расчёте учитывают подъём воды из колодца до верхней точки водоразбора плюс потери в горизонтальных участках трубы.

Дебит колодца

Производительность насосной станции для колодца не должна превышать дебит колодца — объём воды, поступающей в шахту колодца за час. Если станция закачивает больше, чем прибывает, колодец осушается, насос работает всухую и выходит из строя. Стандартный дебит колодца глубиной 8–10 колец в средней полосе — 0,5–1,5 м³/ч.

Глубина всасывания — расстояние от насоса до зеркала воды. Поверхностная насосная станция для колодца физически не может поднять воду выше 8–9 м — это ограничение законов физики.

Практическая глубина всасывания большинства поверхностных насосных станций для колодца — 7–8 м с учётом потерь в трубе и обратном клапане. Если зеркало воды в колодце находится глубже 8 м, выбирают либо погружной насос, либо насосную станцию с выносным эжектором (специальным устройством для подъёма воды с глубины до 25–35 м).

Эжектор снижает производительность на 30–40%, поэтому при высоком водоразборе из колодца предпочтительнее погружной насос.

Место установки

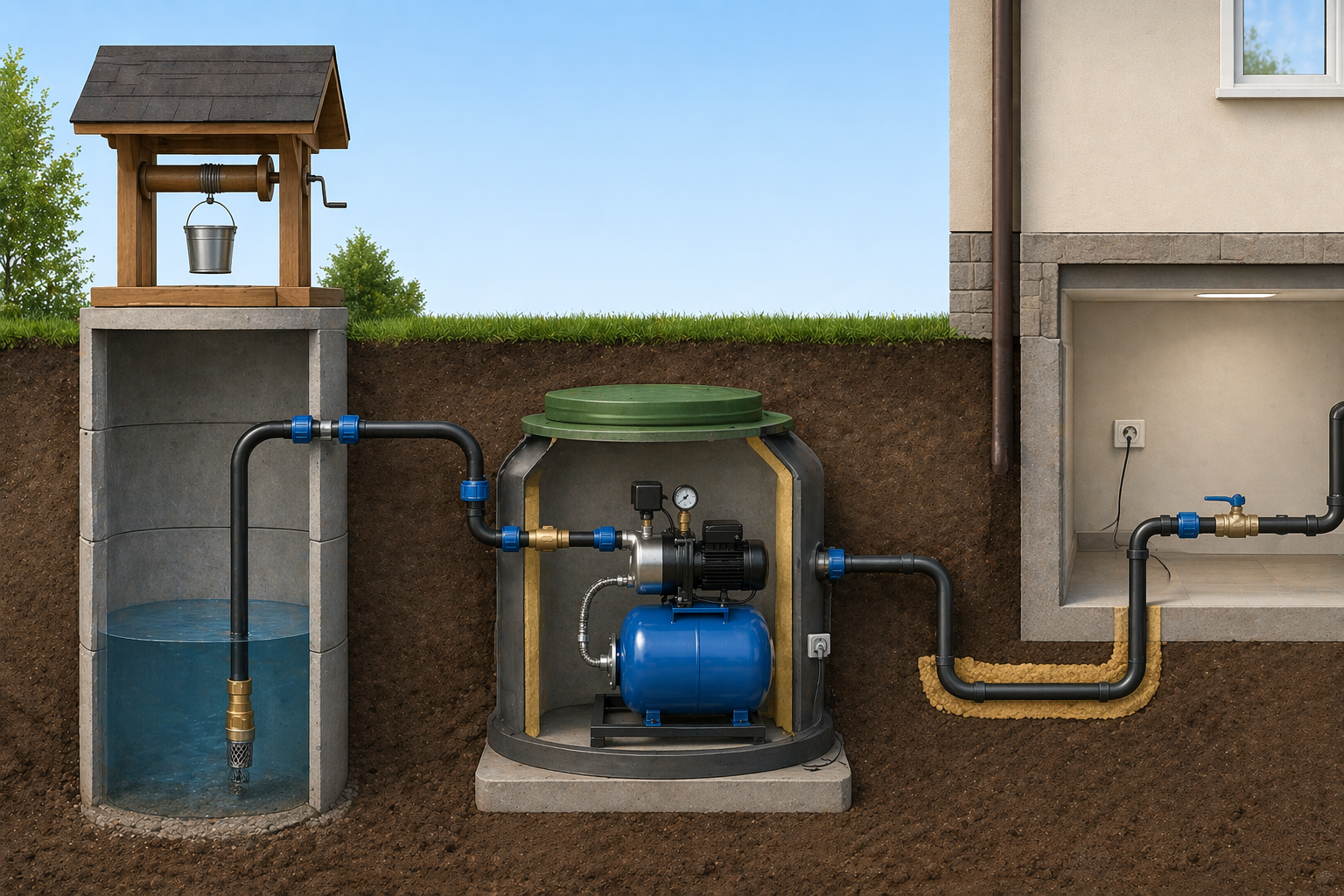

Насосную станцию для колодца устанавливают в одном из трёх мест: в кессоне рядом с колодцем, в подвале дома или в утеплённом ящике над колодцем. Главное условие — температура в месте установки не ниже +2 °C круглый год.

Кессон

Кессон — надёжный вариант: заглублённая герметичная камера (пластик или бетонные кольца диаметром 1 м) располагается ниже глубины промерзания. В кессоне насосная станция для колодца защищена от мороза, расположена вплотную к шахте и имеет минимальную длину всасывающей трубы.

Всасывающая труба

Всасывающая труба диаметром 25–32 мм опускается в колодец так, чтобы её конец с фильтром и обратным клапаном находился на 50–70 см выше дна колодца. Это предотвращает засорение насосной станции илом со дна.

Трубопровод до дома

Трубопровод от колодца до дома прокладывают ниже глубины промерзания (для Московской области — 1,7–1,8 м) или утепляют греющим кабелем.

Насосная станция для колодца чувствительна к морозу: вода внутри насоса замерзает и разрывает корпус. При монтаже в отапливаемом подвале проблема не возникает.

Если насосная станция для колодца установлена в кессоне или уличном ящике, применяют три меры защиты: утепление стен ЭППС толщиной 50–100 мм; греющий кабель мощностью 15–30 Вт/м вдоль трубы в колодец; термостат, включающий обогрев при температуре ниже +5 °C.

Ежегодная проверка

Раз в год проверяют давление в гидроаккумуляторе — оно должно быть на 0,2 бар ниже нижнего порога реле. Воздух закачивают автомобильным насосом через ниппель. Если из ниппеля вытекает вода — мембрана порвана и требует замены.

Чистка фильтра

Раз в год всасывающую трубу поднимают из шахты колодца и промывают фильтр грубой очистки на её конце. Засорённый фильтр снижает производительность насосной станции для колодца и вызывает кавитацию — появление пузырьков пара внутри насоса, которые разрушают рабочее колесо.

Регулировка реле

Стандартные пороги: 1,5 бар — включение, 3,0 бар — отключение. При необходимости пороги регулируют двумя пружинами внутри реле давления.

• Насосная станция для колодца обеспечивает автоматическое водоснабжение дома без ручного управления.
• Поверхностная насосная станция для колодца работает при глубине зеркала воды до 7–8 м; при большей глубине нужен погружной насос или эжектор.
• Производительность станции не должна превышать дебит колодца.
• Место установки насосной станции для колодца должно быть защищено от мороза.
• Раз в год проверяют давление в гидроаккумуляторе и промывают фильтр всасывающей трубы колодца.
