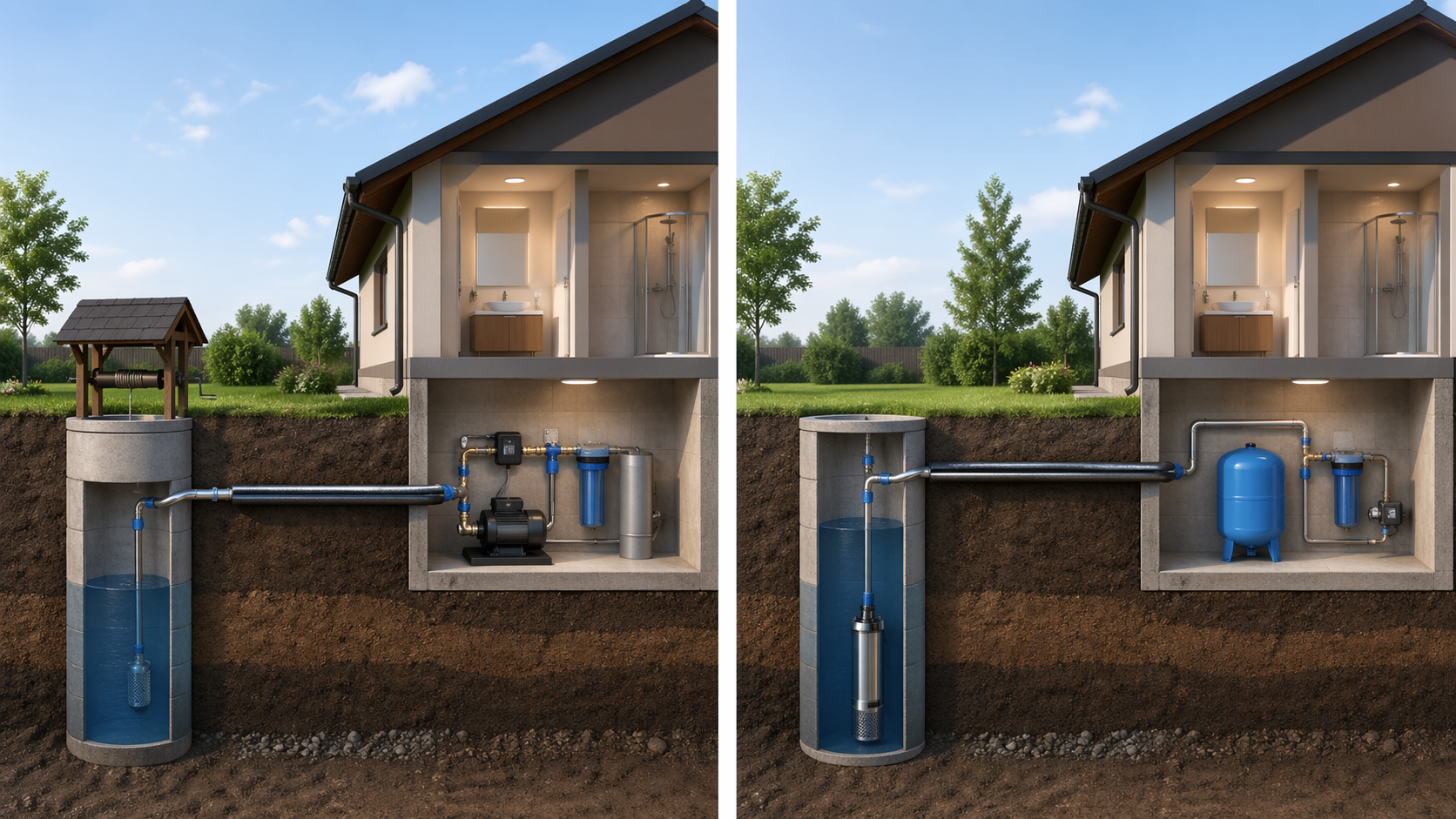

Существуют две основные схемы подключения колодца к дому: с насосной станцией в доме или кессоне и с погружным насосом в шахте колодца.
Схема подключения колодца с поверхностной насосной станцией
Насос устанавливают в доме или в кессоне рядом с колодцем. Труба колодца опускается в шахту к зеркалу воды. Плюсы: насос легко обслуживать и ремонтировать. Ограничение: подходит для подключения колодца с глубиной зеркала воды до 7–8 м от насоса.

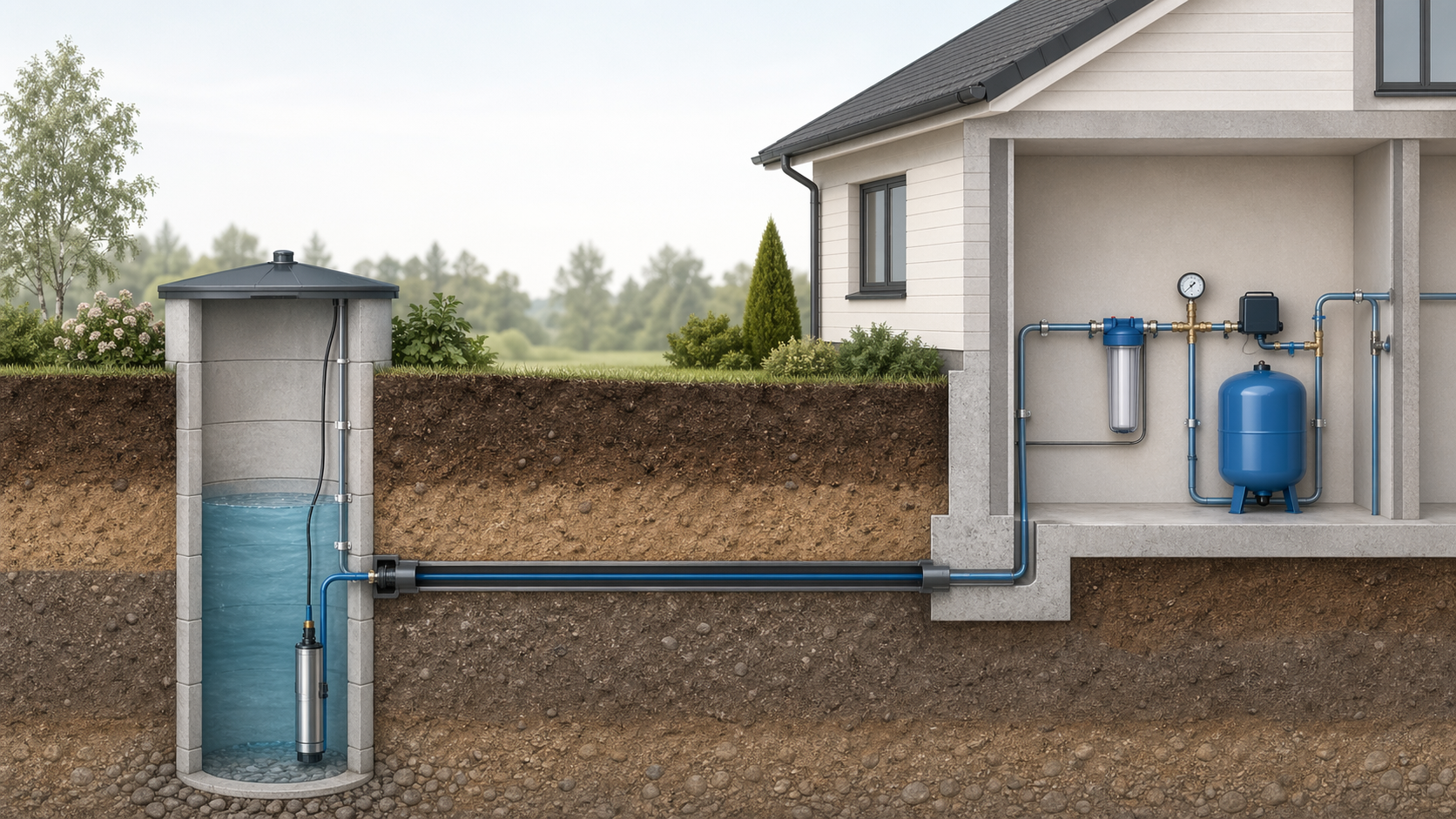

Схема подключения колодца с погружным насосом
Насос опускают непосредственно в шахту колодца. Он подаёт воду под давлением по трубопроводу в дом. Подходит для подключения колодца с любой глубиной зеркала.
Необходимое оборудование для подключения колодца
Для подключения колодца к дому потребуется:
насос (погружной или поверхностный) с производительностью 1,5–3 м³/ч;
гидроаккумулятор объёмом 24–100 л — поддерживает давление в системе и снижает число включений насоса;
реле давления — автоматически включает и отключает насос по заданным порогам давления;
обратный клапан — предотвращает обратный ток воды при остановке насоса;
фильтр грубой очистки — задерживает песок и взвесь на входе в систему;
труба трубопровода от колодца до дома диаметром 32–40 мм;
запорная арматура: шаровые краны для отсечения участков системы при ремонте.
Выбор трубы для подключения колодца
Материал трубы для колодца
Для подключения колодца к дому применяют трубы из сшитого полиэтилена (PE-X) или полипропилена (PP-R). Оба материала не ржавеют, не влияют на вкус воды и служат 50 лет и более. Стальные и оцинкованные трубы для колодца не рекомендуются: со временем они ржавеют изнутри и загрязняют воду в колодце.
Диаметр трубы для колодца
Для подключения колодца к дому с расходом до 2 м³/ч достаточно трубы наружным диаметром 32 мм (внутренний — около 26 мм).
Теплоизоляция трубы для колодца
Если трубу прокладывают выше глубины промерзания или в неотапливаемом подвале, её утепляют вспененным полиэтиленом и дополнительно обматывают саморегулирующимся греющим кабелем. Это обязательный элемент надёжного подключения колодца в регионах с морозными зимами.
Земляные работы: глубина колодца и трасса
Глубина траншеи
Трубопровод от колодца до дома прокладывают ниже глубины промерзания грунта. В Московской и Ленинградской областях нормативная глубина промерзания — 1,4–1,8 м. Трубу водоснабжения укладывают на 20–30 см ниже этой отметки, то есть трубу располагают на глубине 1,7–2,0 м.
Подготовка траншеи
Дно траншеи выравнивают и подсыпают слоем крупнозернистого песка толщиной 10 см. Песчаная подушка предотвращает провисание трубы и защищает её от острых камней в грунте.
Трасса трубопровода
Траншею прокладывают по кратчайшему пути от шахты колодца до точки ввода в дом. Повороты выполняют с радиусом не менее пяти диаметров трубы, чтобы не создавать зон с пониженным давлением. Трубу в траншее засыпают сначала слоем песка 10 см, затем грунтом без камней и строительного мусора.
Ввод трубы в дом и в колодец
Ввод в фундамент
Трубу заводят в дом через гильзу — стальную или пластиковую трубу большего диаметра, замоноличенную в фундамент. Гильза защищает трубу от нагрузок при усадке здания. Зазор между трубой водоснабжения и гильзой заполняют монтажной пеной или герметиком.
Ввод в колодец
Трубу заводят в шахту колодца через патрубок в стенке кольца ниже глубины промерзания — как правило, на уровне второго или третьего кольца колодца сверху. Место ввода в колодец герметизируют резиновым уплотнителем и фиксируют хомутом. Если патрубок в кольце колодца не предусмотрен, его вырезают перфоратором с буром.
Насос или насосная станция: что выбрать
Погружной насос для колодца предпочтительнее при глубине зеркала воды более 7–8 м. Он работает тише, не требует кессона и надёжнее в морозных регионах. Для подключения колодца с зеркалом воды до 8 м и удобным местом для насосной станции в доме или подвале — поверхностная насосная станция будет проще в обслуживании.
Автоматика защиты
Современный погружной насос для подключения колодца комплектуется поплавковым выключателем или реле сухого хода — защитой, отключающей насос при снижении уровня воды ниже крыльчатки. Без этой защиты насос выйдет из строя за несколько минут работы всухую.
Монтаж системы водоснабжения
Сборка гидроаккумулятора и автоматики
Гидроаккумулятор, реле давления и манометр монтируют на общей рампе в техническом помещении дома или в кессоне. Перед монтажом проверяют давление воздуха в баке: оно должно быть на 0,2 бар ниже нижнего порога включения насоса. Стандартная настройка: включение при 1,5 бар, отключение при 3,0 бар.
Разводка по дому
От гидроаккумулятора трубопровод разводят к точкам водоразбора: кухне, санузлу, бойлеру, прачечной. Перед каждой точкой устанавливают шаровой кран. На вводе в дом монтируют фильтр грубой очистки и, при необходимости, умягчитель или обезжелезиватель воды.
Обвязка колодца внутри шахты
Всасывающую трубу колодца или напорный шланг погружного насоса опускают в шахту так, чтобы нижний конец с фильтром находился на 50–70 см выше дна колодца. Это предотвращает забор ила со дна колодца. Трубу и кабель насоса фиксируют на стенке кольца нержавеющими хомутами с шагом 1,0–1,5 м. Кабель насоса не должен свободно висеть в колодце: при подъёме насоса для обслуживания хомуты удерживают его от запутывания.
Оголовок колодца
После подключения колодца шахту закрывают утеплённым оголовком или крышкой с уплотнением. Оголовок предотвращает попадание в воду листьев, пыли и мелких животных. В зоне ввода кабеля и трубы оголовок уплотняют резиновыми манжетами.
Типичные ошибки при подключении колодца
Мелкая траншея. Трубопровод, проложенный выше глубины промерзания, замерзает зимой и разрывается. Стоимость аварийного ремонта с вскрытием траншеи в мороз многократно превышает экономию на глубине копки.
Отсутствие гильзы в фундаменте. Труба без гильзы при усадке фундамента получает поперечную нагрузку и трескается в точке ввода.
Труба без обратного клапана. Без обратного клапана вода при каждой остановке насоса стекает обратно в колодец. Насос теряет залив (гидравлическую связь с водой) и при следующем включении работает всухую.
Насос без защиты от сухого хода. Если уровень воды в колодце опускается ниже рабочего колеса насоса — без реле сухого хода насос колодца сгорает за несколько минут.
Коротко о главном
Подключение колодца к дому включает четыре ключевых этапа: выбор схемы и оборудования, прокладку трубопровода ниже глубины промерзания, монтаж насоса с автоматикой и пуск системы.
Трубу для подключения колодца выбирают из PE-X или PP-R диаметром 32–40 мм.
Обратный клапан и защита от сухого хода — обязательные элементы любой схемы колодца.
После монтажа систему промывают и проверяют давление на герметичность.
