Подземный колодец: типы, устройство и обустройство

Подземный колодец — это вертикальная шахта, углублённая до водоносного горизонта для сбора и подъёма грунтовых вод. Подземный колодец остаётся востребованным источником водоснабжения на загородных участках: его глубина, как правило, составляет 5–15 м, что позволяет обойтись без сложного бурового оборудования и обеспечить дом водой при умеренном суточном потреблении.

Подземный колодец — водозаборное сооружение, вскрывающее первый от поверхности водоносный горизонт. Водоносный горизонт — водонасыщенный слой проницаемой горной породы (песка, гравия или трещиноватого известняка), из которого вода поступает в шахту подземного колодца под действием гидростатического давления. В отличие от скважины, подземный колодец имеет большой диаметр шахты — 0,8–1,5 м.

Шахтный подземный колодец

Шахтный подземный колодец — наиболее распространённый тип. Круглая или квадратная шахта диаметром 0,9–1,2 м углубляется вручную или экскаватором до водоносного слоя. Вода поступает через дно и нижние стенки шахты. Глубина шахтного подземного колодца — 4–15 м. Объём водяного зеркала — слоя воды, накопленного в шахте, — составляет 200–800 л, что достаточно для суточного потребления семьи из 2–4 человек при умеренном водопользовании.

Трубчатый подземный колодец (абиссинский)

Трубчатый подземный колодец, или абиссинский колодец, — тонкая труба диаметром 25–50 мм с острым наконечником и перфорированным фильтром на конце, забиваемая в грунт до водоносного песчаного горизонта. Глубина — до 8–10 м. Вода поднимается ручной или электрической помпой. Трубчатый подземный колодец монтируется за несколько часов, но работает только при неглубоком залегании воды и в рыхлых грунтах.

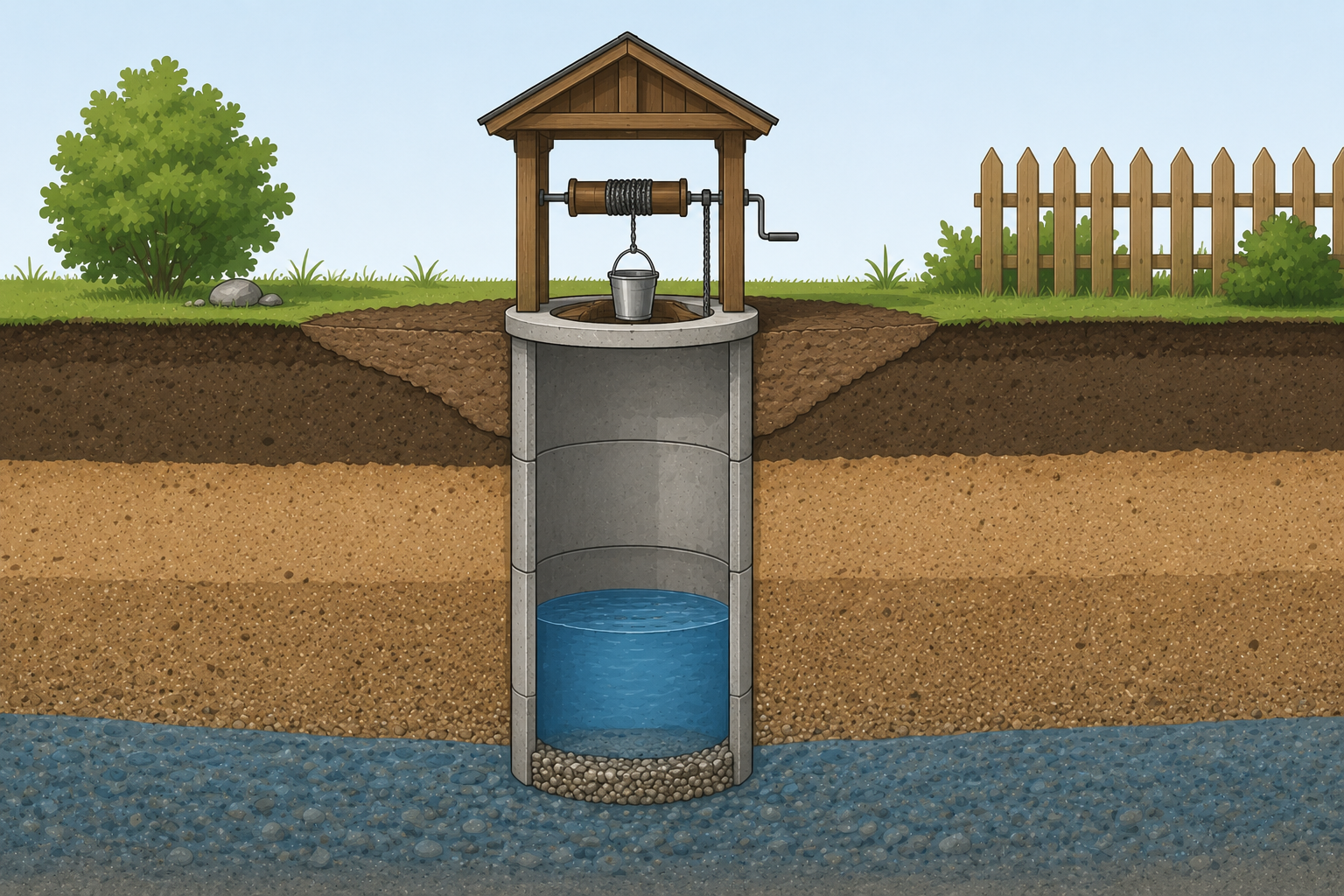

Конструкция шахтного подземного колодца включает три зоны:

• Оголовок подземного колодца — надземная часть шахты высотой 0,6–0,8 м. Оголовок защищает подземный колодец от загрязнения поверхностными водами, пылью и мусором. Обязательный элемент оголовка — плотно прилегающая крышка и водонепроницаемый глиняный замок: слой утрамбованной жирной глины шириной не менее 0,5 м вокруг верхней части шахты, препятствующий проникновению дождевых и паводковых вод внутрь подземного колодца.
• Ствол подземного колодца — вертикальная часть шахты от поверхности земли до водоносного горизонта. Стенки ствола укреплены обсадными кольцами или срубом. Ствол должен быть полностью водонепроницаемым: вода через стенки в ствол поступать не должна — только через водоприёмную часть.
• Водоприёмная часть подземного колодца — нижняя зона шахты, расположенная в водоносном горизонте. Вода поступает через перфорированные стенки нижних колец или открытое дно. На дне водоприёмной части устраивают обратный фильтр — трёхслойную засыпку из крупного песка, гравия и щебня толщиной 20–30 см каждый слой.

• Железобетонные кольца — наиболее распространённый материал для стенок подземного колодца. Кольца диаметром 1000–1200 мм и высотой 900 мм изготавливают по ГОСТ 8020. Стыки между кольцами герметизируют цементно-песчаным раствором и обмазочной гидроизоляцией. Срок службы подземного колодца из железобетонных колец — 30–50 лет.
• Пластиковые кольца (НПВХ) — лёгкий современный материал для подземного колодца. Не корродируют, не выделяют вредных веществ в воду, стыки соединяются на резиновых уплотнителях. Применяются в неглубоких подземных колодцах до 8–10 м.
• Деревянный сруб — традиционный материал для подземного колодца. Применяется дуб или лиственница — породы, не гниющие в водной среде. Срок службы деревянного подземного колодца — 15–25 лет; после этого сруб требует замены или реставрации.

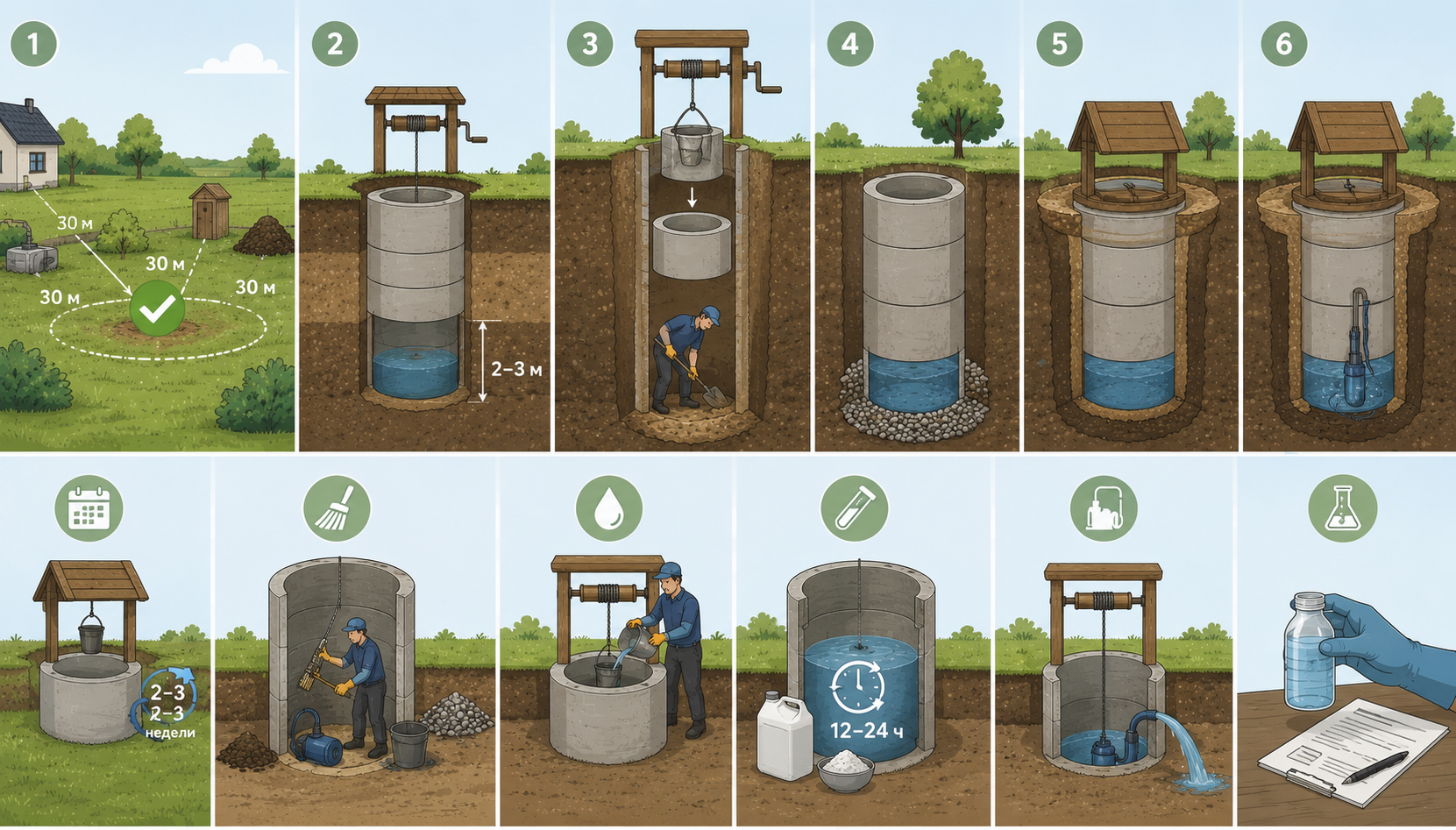

• Выбор места. Подземный колодец располагают не ближе 30 м от источников загрязнения: септика, выгребной ямы, компостной кучи. Место выбирают на возвышении рельефа, чтобы паводковые воды не подтапливали оголовок.
• Определение глубины. Глубину подземного колодца определяют по данным соседних колодцев и скважин в районе или по результатам пробного бурения. Шахту углубляют на 2–3 м ниже уровня воды, чтобы обеспечить достаточный объём водяного зеркала.
• Копка открытым способом. Грунт выбирают вручную лопатой, поднимая его ведром через воротный механизм или мини-кран. По мере углубления опускают и наращивают кольца подземного колодца: каждое следующее кольцо опускают на нижнее под действием собственного веса по мере выборки грунта.
• Устройство фильтра и герметизация. После достижения водоносного горизонта засыпают обратный фильтр, герметизируют стыки колец изнутри и устраивают глиняный замок снаружи оголовка.
• Прокачка подземного колодца. Новый подземный колодец прокачивают насосом до полного осветления воды — как правило, 10–20 часов. После прокачки воду отдают на анализ в аккредитованную лабораторию.

• Регулярный водоразбор. Подземный колодец не должен простаивать более 2–3 недель без водоразбора: в застойной воде активно размножаются бактерии. При длительном отсутствии хозяев воду из подземного колодца периодически прокачивают.
• Чистка подземного колодца. Раз в 3–5 лет подземный колодец чистят: откачивают воду, очищают стенки и дно от отложений, заменяют или промывают обратный фильтр, проверяют состояние стыков колец и при необходимости восстанавливают герметизацию.
• Дезинфекция. После чистки или при обнаружении бактериологического загрязнения воды подземный колодец дезинфицируют раствором хлорной извести из расчёта 100–200 мг активного хлора на 1 л воды в колодце. После 12–24-часовой выдержки воду полностью откачивают и ждут восполнения.
• Контроль качества воды. Анализ воды из подземного колодца проводят раз в 1–2 года или при появлении изменений запаха, цвета и вкуса.

• Подземный колодец — вертикальная шахта глубиной 5–15 м для сбора грунтовых вод из первого водоносного горизонта; обеспечивает водоснабжение при суточном потреблении до 800 л.
• Конструкция подземного колодца включает три части: оголовок с глиняным замком, водонепроницаемый ствол и водоприёмную часть с обратным фильтром.
• Наиболее распространённый материал стенок — железобетонные кольца по ГОСТ 8020: срок службы 30–50 лет при правильной герметизации стыков.
• Место для подземного колодца выбирают на расстоянии не менее 30 м от источников загрязнения и на возвышении рельефа.
