Расчёт железобетонных колодцев: диаметр, нагрузки, количество колец и глубина шахты

Расчёт железобетонных колодцев — определение диаметра шахты, количества колец, глубины и несущей способности конструкции до начала монтажа. Правильный расчёт железобетонного колодца исключает просадку колец, трещины и затопление шахты грунтовыми водами. Ниже — практические формулы и нормы для каждого параметра железобетонного колодца.

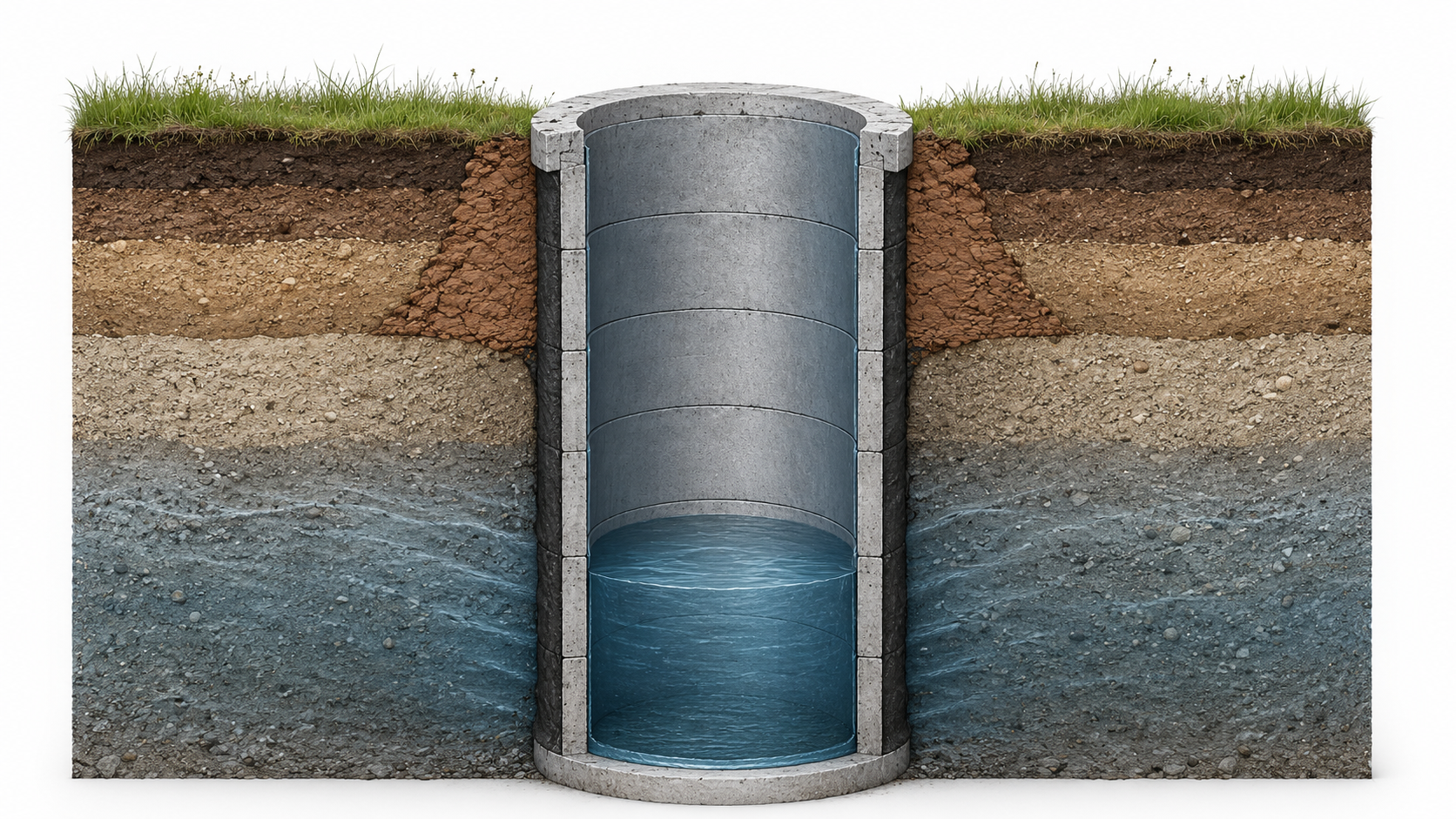

Железобетонный колодец — шахта из бетонных колец, армированных стальными прутьями. Армирование обеспечивает стойкость к растяжению при боковом давлении грунта. Без предварительного расчёта монтажники либо закапывают лишние кольца, либо не достигают водоносного горизонта.

Расчёт железобетонного колодца включает четыре обязательных параметра:

• диаметр шахты — под тип использования и насос;
• глубина — до водоносного горизонта с запасом;
• количество колец — из диаметра и глубины;
• несущая способность стенок — под давление грунта и воды.

Диаметр железобетонного колодца подбирают под назначение шахты: питьевой, поливочный, смотровой или канализационный. Ошибочно выбранный диаметр нельзя исправить после монтажа без полного демонтажа шахты.

Стандартные диаметры бетонных колец железобетонного колодца

• КС-7 — диаметр 700 мм. Узкие шахты и абиссинские колодцы с погружным насосом.
• КС-10 — диаметр 1000 мм. Самый популярный для питьевого колодца. Позволяет опустить насос и спуститься для обслуживания.
• КС-15 — диаметр 1500 мм. Смотровые колодцы и шахты с большим дебитом.
• КС-20 — диаметр 2000 мм. Канализационные и дренажные шахты.

Формула выбора диаметра железобетонного колодца

Минимальный диаметр железобетонного колодца определяют по формуле:

D = d_насоса + 2 × зазор

γ — удельный вес грунта (1600–1900 кг/м³), H — глубина, Ka — коэффициент давления (0,33 для песка, 0,5 для суглинка). При глубине 10 м и песке: P = 1700 × 10 × 0,33 = 5610 кг/м².

Где d_насоса — диаметр насоса (98–120 мм), зазор — 50 мм с каждой стороны. Минимальный диаметр под стандартный насос — 200–220 мм. Для питьевого колодца берут КС-10: в узкой шахте невозможно чистить дно.

Расчёт глубины железобетонного колодца — одна из ключевых задач. Ошибка в 1–2 метра означает либо пустую шахту, либо потраченные впустую кольца. Итоговая глубина складывается из трёх составляющих:

Глубина до водоносного горизонта

Водоносный горизонт — слой грунта, насыщенный водой (песок, гравий). Глубину определяют по георазрезу или по данным соседних шахт. В средней полосе России горизонт — на 4–12 метрах.

Водяной столб

К глубине до горизонта добавляют 1,5–3 метра на водяной столб. При столбе менее 1 метра насос уходит в сухой ход — работу без воды, разрушающую крыльчатку. Оптимум — 2–3 кольца (1,8–2,7 м).

Пример вычисления глубины железобетонного колодца

Горизонт на 7 метрах, водяной столб — 2 метра: 7 + 2 = 9 м. При высоте кольца 0,9 м: 9 / 0,9 = 10 колец.

Число колец колодца определяют по простой формуле деления. Укороченные кольца нужны, если глубина не кратна 0,9 метра — это бывает в большинстве случаев.

Формула:

N = H / h

H — глубина в метрах, h — высота одного кольца (КС-10: стандарт 0,9 м, укороченные 0,6 м или 0,3 м).

Типы колец по высоте

• КС-10-9 — высота 900 мм, масса 620–680 кг. Основной элемент шахты.
• КС-10-6 — высота 600 мм. Точная подгонка глубины.
• КС-10-3 — высота 300 мм. Финишная настройка уровня горловины.

Пример вычисления числа колец колодца

Глубина 9 м: 9 / 0,9 = 10 штук. При глубине 9,5 м — 10 колец КС-10-9 и одно КС-10-6. Итого 11 элементов.

На стенки шахты действуют два вида нагрузок: боковое давление грунта и гидростатическое давление воды. Стандартные кольца колодца КС-10 рассчитаны с достаточным запасом прочности для большинства грунтов, но при нестандартных условиях — глубокая шахта, текучий грунт — нагрузки проверяют отдельно.

Боковое давление грунта

Боковое давление на стенки железобетонного колодца:

P = γ × H × Ka

γ — удельный вес грунта (1600–1900 кг/м³), H — глубина колодца, Ka — коэффициент активного давления (0,33 для песка, 0,5 для суглинка). При глубине 10 м и песке: P = 1700 × 10 × 0,33 = 5610 кг/м².

Гидростатическое давление воды

Гидростатика — давление воды ниже зеркала. P_w = γ_w × h_w: при столбе 2 метра P_w = 2000 кг/м². Кольца КС-10 рассчитаны на 10 000 кг/м² — выдерживают оба вида нагрузки с запасом.

Гидроизоляция железобетонного колодца — обязательный элемент при залегании шахты в водонасыщенных грунтах. Без неё грунтовые воды просачиваются через стыки колец и загрязняют питьевую воду.

Внутренняя гидроизоляция железобетонного колодца

Стенки шахты изнутри покрывают проникающим составом (пенетрон, гидротекс) — веществом, кристаллизующимся в порах материала. Расход — 0,8–1,2 кг/м².

Наружная гидроизоляция железобетонного колодца

Снаружи кольца железобетонного колодца обмазывают битумной мастикой в два слоя (расход 2–3 кг/м²). Вокруг верхних колец — глиняный замок (мятая глина 300–500 мм), блокирующий поверхностные воды.

• Глубина колодца без запаса. Шахта ровно до горизонта даёт 0–0,5 метра воды. При откачке уровень падает до нуля — насос работает вхолостую.
• Малый диаметр колодца. КС-7 (700 мм) нельзя чистить колодец вручную. Для питьевого колодца — КС-10.
• Расчёт без геологии. Данные соседних шахт — лишь ориентир. Горизонт может залегать на 2–3 метра глубже из-за рельефа.
• Пучинистый грунт. Глина при промерзании давит на верхние кольца снизу вверх. Без замкового кольца верхние элементы шахты выдавливаются.

Расчёт железобетонного колодца включает диаметр шахты, глубину до горизонта с водяным столбом, количество колец и проверку стенок на нагрузки. Диаметр питьевого колодца — КС-10 (1000 мм). Глубина колодца: расстояние до горизонта плюс 1,5–3 метра водяного столба. Количество колец: глубина делится на высоту одного кольца (0,9 м для КС-10). Стенки железобетонного колодца выдерживают боковое и гидростатическое давление с запасом. Гидроизоляция: снаружи — битумная мастика, изнутри — проникающий состав, вокруг верхних колец — глиняный замок.
