Схема подключения колодца к дому: насос, трубы, автоматика и водоснабжение под ключ

Схема подключения колодца — последовательность элементов от шахты до кранов в доме: насос, обратный клапан, трубопровод, гидроаккумулятор, фильтры и автоматика. Правильная схема подключения колодца обеспечивает стабильное давление и защищает насос от сухого хода.

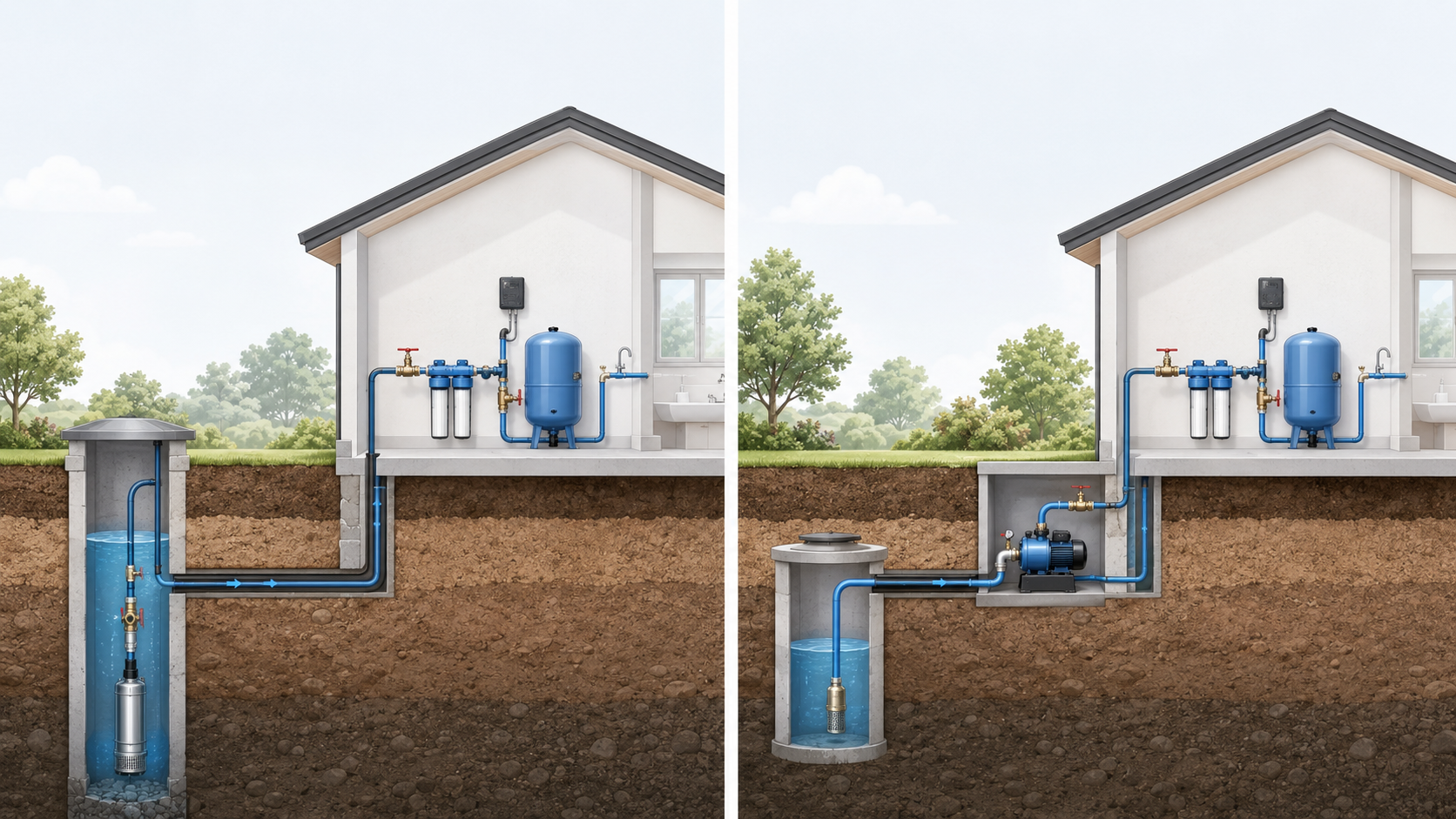

Схема подключения колодца к дому выбирается по глубине шахты и расстоянию до дома. Две основные схемы: с погружным насосом и с поверхностным. От выбора схемы подключения колодца зависит стоимость оборудования, сложность монтажа и удобство последующего обслуживания колодца.

Когда применяют схему колодца с погружным насосом

Схема подключения колодца с погружным насосом применяется при глубине зеркала воды от 8 метров. Насос создаёт напор прямо в шахте колодца — потери давления в трубах минимальны.

Когда применяют схему с поверхностным насосом

Схема колодца с поверхностным насосом — при глубине зеркала воды до 7–8 метров. Насос устанавливают в кессоне или подвале рядом с колодцем. Выше 8 метров поверхностный насос теряет производительность.

Полная схема подключения колодца к системе водоснабжения включает следующие элементы. Каждый из них выполняет строго определённую функцию — пропускать один компонент нельзя без ущерба для надёжности или ресурса всей системы.

• Насос — подаёт воду из колодца.
• Обратный клапан — удерживает воду при отключении насоса, устанавливается сразу после него.
• Трубопровод — ПНД-труба диаметром 25–32 мм от колодца до дома, ниже глубины промерзания.
• Гидроаккумулятор — мембранный бак, поддерживающий напор без постоянной работы насоса. Объём — 24–100 л.
• Реле давления — включает и отключает насос по заданным порогам давления.
• Фильтры — механический (50–100 мкм) на входе в дом, при необходимости — тонкая очистка.
• Запорные краны — для обслуживания и отключения участков водопровода.

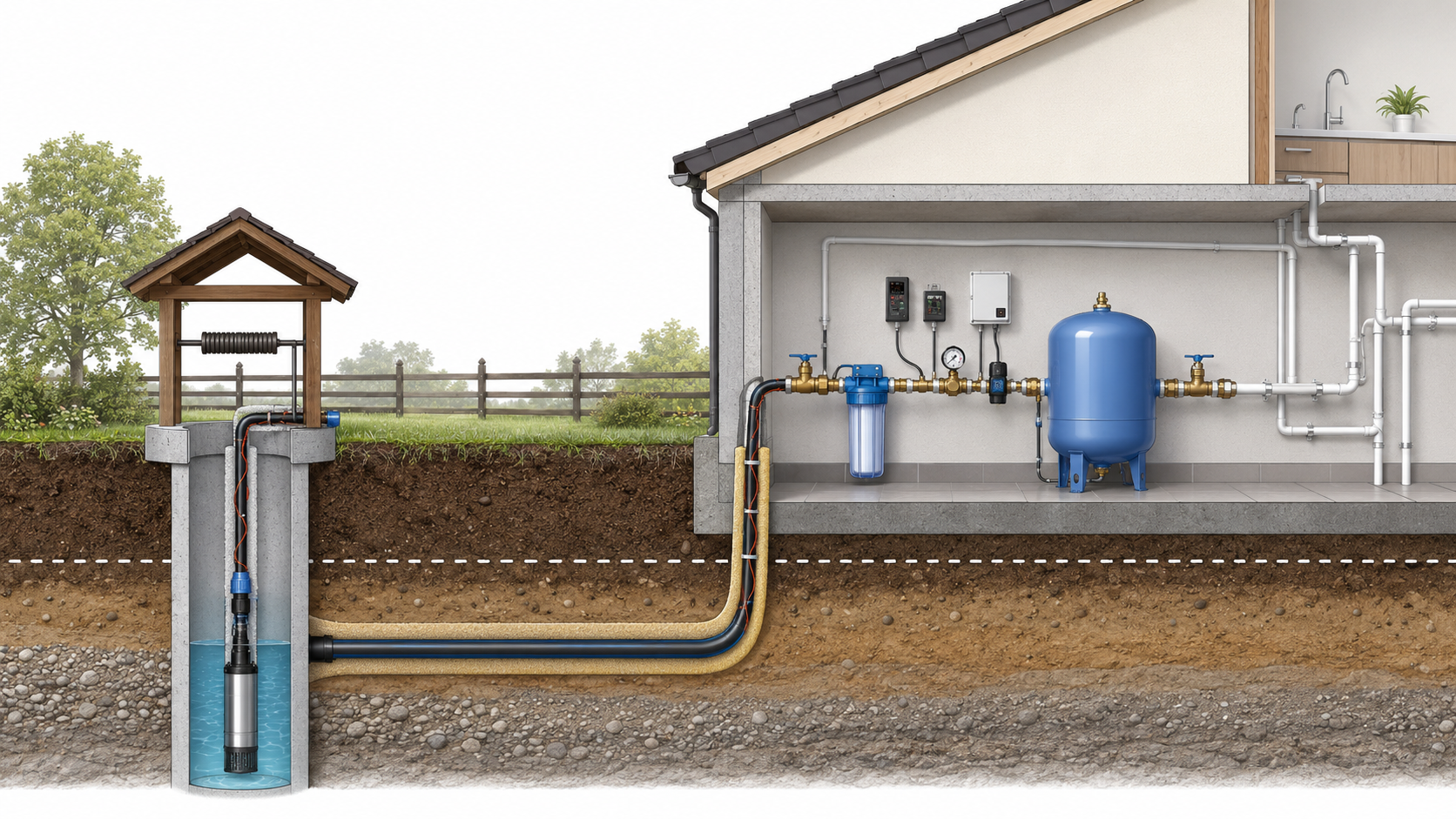

Порядок элементов в схеме подключения колодца

Правильная последовательность монтажа исключает ошибки при сборке узлов и облегчает последующий ремонт отдельных элементов.

1. Насос опускают в колодец на 0,5–1 м от дна на страховочном тросе из нержавейки.
2. К патрубку насоса — обратный клапан.
3. ПНД-труба вверх по шахте и в траншею к дому.
4. Ввод в дом через гильзу ниже уровня промерзания.
5. В техпомещении — гидроаккумулятор, реле давления, манометр.
6. От гидроаккумулятора — разводка водопровода по дому.

Глубина прокладки трубы

Трубу от колодца до дома укладывают ниже глубины промерзания: Московская область — 1,4 м, Ленинградская — 1,2 м, Сибирь — до 2,5 м. Добавляют запас 100–200 мм. Труба выше этой отметки замёрзнет зимой и разорвётся.

Порядок элементов в схеме подключения колодца

1. В колодец опускают всасывающую трубу с фильтром-сеткой.
2. Труба соединяется с входным патрубком агрегата.
3. На входе насоса — обратный клапан.
4. Агрегат — в утеплённом кессоне или подвале дома.
5. Выход агрегата — к гидроаккумулятору и реле давления.
6. От гидроаккумулятора — разводка водопровода.

Особенности схемы колодца с поверхностным насосом

Максимальная горизонтальная длина всасывающей трубы — 15–20 метров. При большем расстоянии от колодца потери давления во всасывающей линии превышают допустимые для большинства агрегатов — тогда переходят на схему с погружным насосом.

ПНД-труба

ПНД-труба (полиэтилен низкого давления) — стандарт наружного водопровода от колодца. Диаметр 32 мм — для семьи до 4 человек, 40 мм — для дома с несколькими санузлами. Рабочее давление — до 10 атм.

Металлопластиковая труба

Для внутренней разводки. Наружная прокладка — нет: при замерзании трескается.

Утепление трубопровода

Участок подъёма трубы из шахты колодца утепляют: вспененный полиэтилен 20–40 мм и при необходимости греющий кабель — нагревательный элемент, поддерживающий температуру выше 0 °C.

Реле давления

Реле давления — ключевой элемент схемы подключения колодца. Стандарт: включение насоса при 1,5 атм, отключение при 3,0 атм. Настройки регулируют под конкретный гидроаккумулятор.

Реле сухого хода

Реле сухого хода отключает насос при падении воды в колодце ниже входного патрубка. Сухой ход — работа без воды — разрушает крыльчатку за минуты. Это обязательный элемент схемы подключения колодца.

Гидроаккумулятор

Гидроаккумулятор — мембранный бак с резиновой перегородкой, разделяющей воздух и воду. При открытии крана вода подаётся из бака без включения насоса до достижения нижнего порога реле. Объём 50 л даёт 15–20 запусков в сутки вместо 100–200 без бака — ресурс насоса возрастает в 5–10 раз. Минимальный рекомендуемый объём для постоянного проживания семьи из 3–4 человек — 50 литров.

• Труба выше уровня промерзания. Замерзает и разрывает соединения. Трубу от колодца до дома укладывают ниже глубины промерзания.
• Нет обратного клапана в схеме подключения колодца. Без него вода сливается в колодец, насос запускается с перегрузкой — частая причина поломки.
• Насос без реле сухого хода. Уровень в колодце может упасть за зиму. Первый запуск без контроля — риск сжечь насос.
• Малый гидроаккумулятор. Бак 8–12 л не снижает частоту включений насоса — быстрый износ.
• Слабые фитинги ПНД-трубы. Фитинги должны быть армированными. Поливочные латунные фитинги не выдерживают постоянного давления 3–4 атм.

Схема подключения колодца включает насос, обратный клапан, ПНД-трубу, гидроаккумулятор, реле давления и фильтры. При глубине зеркала воды до 7–8 м применяют схему с поверхностным насосом, при большей глубине — с погружным. Труба от колодца до дома укладывается ниже глубины промерзания. Гидроаккумулятор объёмом 50 л продлевает ресурс насоса в 5–10 раз. Реле сухого хода защищает насос при падении уровня воды в колодце. Главные ошибки монтажа схемы колодца — труба выше промерзания, нет обратного клапана, нет реле сухого хода и малый бак.
