Система колодцев для частного участка: виды, проект и обслуживание

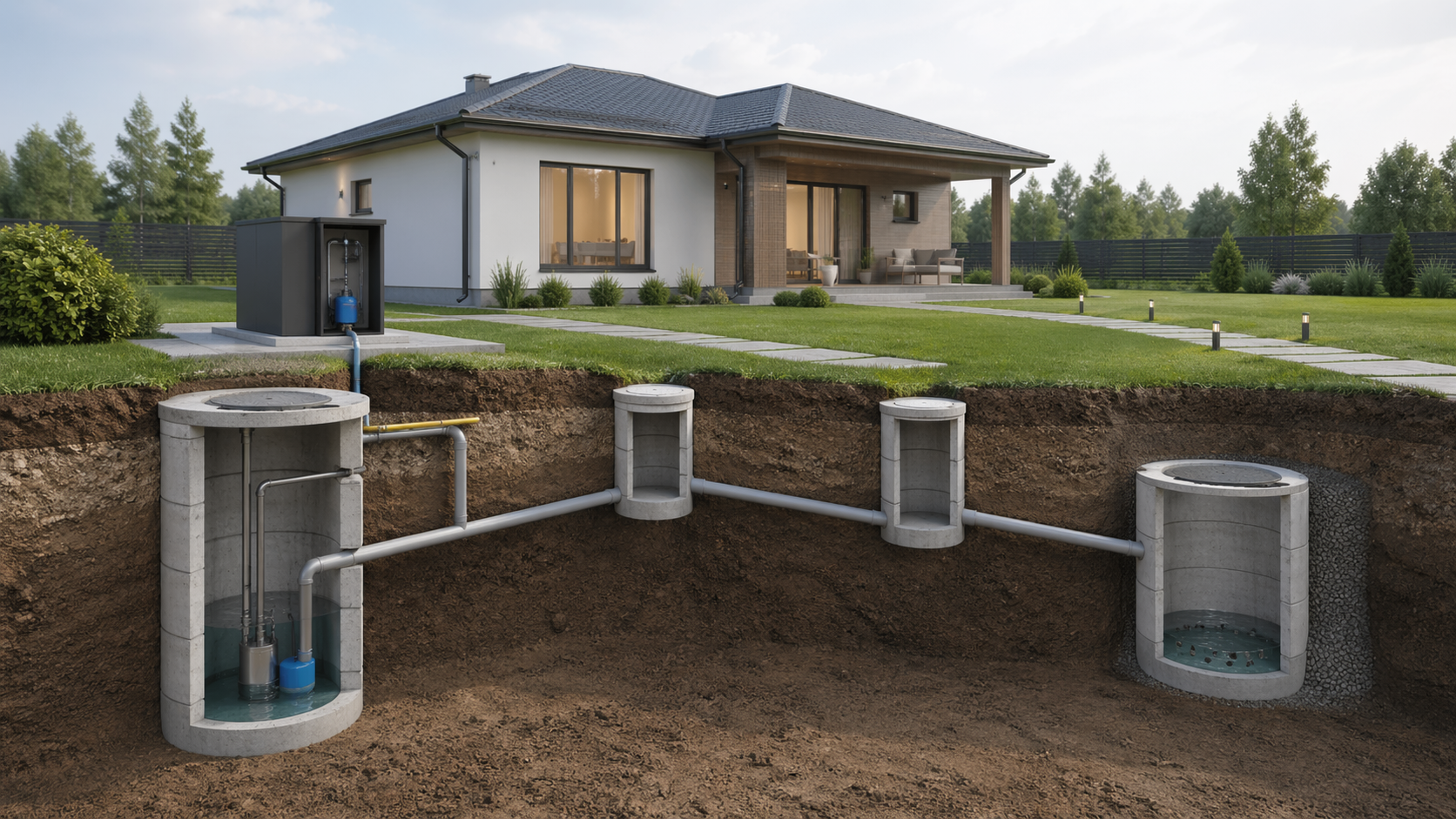

Система колодцев объединяет несколько функциональных сооружений в единую схему: водозаборный колодец, смотровые колодцы на трубопроводах и дренажные колодцы — все они работают в связке.

Одиночный колодец решает одну задачу. Грамотно спроектированная система колодцев снижает затраты на обслуживание и исключает аварийные ситуации.

Система колодцев особенно актуальна для участков от 6 соток, где нужно одновременно обеспечить водоснабжение, дренаж и отведение стоков в септик.

По назначению выделяют три основных вида.

Водоснабжающая

Включает водозаборный колодец, смотровые колодцы на водопроводной трассе и накопительную ёмкость. Обеспечивает подачу воды в дом с постоянным давлением.

Дренажная

Состоит из дренажных труб, смотровых и коллекторных колодцев. Отводит лишнюю влагу из грунта и с поверхности участка, защищая фундамент от подтопления.

Канализационная

Включает септик, смотровые колодцы на канализационной трассе и фильтрационный колодец. Обеспечивает сбор и очистку бытовых сточных вод.

Водозаборный колодец

Центральный элемент — шахта глубиной 8–25 м, достигающая водоносного горизонта (водонасыщенного слоя грунта). Строится из железобетонных колец КС-10 или КС-15 по ГОСТ 8020-2016. Дебит (объём воды, который колодец отдаёт за час) должен покрывать суточный расход семьи: 150–200 л на человека.

Смотровые колодцы на водопроводе

На трассе от водозаборного колодца до дома устанавливают смотровые колодцы в точках поворотов, разветвлений и установки запорной арматуры (кранов и задвижек). Смотровой колодец — небольшая шахта диаметром 0,7–1 м с люком, через которую перекрывают подачу воды или устраняют аварию без земляных работ.

Кессон насосной станции

При поверхностном насосе устанавливают кессон — заглублённый герметичный бокс рядом с водозаборным колодцем. В кессоне размещают насосную станцию, гидроаккумулятор (накопительный бак с резиновой мембраной, поддерживающий давление 2–3 атмосферы) и автоматику.

Принцип работы

Перфорированные дренажные трубы (с отверстиями для сбора воды) собирают влагу из грунта и направляют её через смотровые колодцы в коллекторный или поглощающий колодец.

Смотровые дренажные колодцы

Устанавливают на углах и поворотах дренажных труб, а также на прямых участках каждые 25–30 м. Через смотровой колодец прочищают трубы с помощью шланга под давлением. Диаметр смотрового дренажного колодца — 300–600 мм.

Коллекторный колодец

Собирает воду со всех дренажных труб и направляет её в водоём или ливневую канализацию. Объём — 0,5–2 м³. Если отведение за пределы участка невозможно, используют поглощающий колодец без дна: вода уходит в грунт через засыпку из щебня и гравия.

Глубина и уклон

Дренажные трубы укладывают на глубине 0,5–1,5 м с уклоном не менее 2–3 мм/м в сторону коллекторного колодца — это обеспечивает самотёчное движение воды.

Септик

Центральный элемент — септик (многокамерный отстойник, в котором стоки осветляются и частично разлагаются). Объём рассчитывают по формуле: суточный расход воды × 3. Для семьи из трёх человек (суточный расход 600 л) объём септика — 1,8 м³.

Смотровые колодцы на канализации

На трассе от дома до септика их устанавливают в точках поворотов и на прямых участках длиннее 15 м. Через смотровой колодец прочищают трубу при засоре. Канализационные трубы укладывают с уклоном 2 см/м.

Фильтрационный колодец

После септика осветлённая вода поступает в фильтрационный колодец — перфорированную шахту без дна с засыпкой из щебня. Вода доочищается в грунте. Расстояние от фильтрационного до водозаборного колодца — не менее 50 м по СанПиН 2.1.3684-21.

1. Геологический анализ участка. Перед проектированием системы колодцев определяют уровень грунтовых вод (УГВ), тип грунта и глубину промерзания. Эти данные влияют на глубину водозаборного колодца, конструкцию дренажа и выбор септика.
2. Схема участка. На план наносят все элементы системы колодцев: водозаборный колодец, дренажные и канализационные трассы, смотровые колодцы. Расстояние от водозаборного колодца до септика — не менее 50 м, до дренажных труб — не менее 3 м.
3. Выбор материалов. Используют железобетонные кольца, пластиковые гофрированные колодцы или кирпичную кладку. Пластиковые колодцы диаметром 315–1000 мм легче в монтаже и не требуют гидроизоляции.
4. Расчёт мощности. Для водоснабжающей части рассчитывают потребность в воде, для дренажной — площадь водосбора, для канализационной — суточный объём стоков.

Железобетонные кольца КС

Классический материал. Кольца КС-10 (диаметр 1 м) и КС-15 (1,5 м) — для водозаборных и канализационных колодцев, КС-7 (0,7 м) — для смотровых. Долговечность — 50+ лет. Недостаток: большой вес, нужна грузоподъёмная техника.

Пластиковые колодцы

Гофрированные шахты диаметром 315–1000 мм — лёгкие, герметичные, устойчивы к коррозии. Монтаж без крана. Используют для дренажных и смотровых колодцев, а также для септиков малого объёма.

Периодичность

Водозаборный колодец чистят раз в 2–3 года: откачивают воду, удаляют отложения со стенок, заменяют донный фильтр. Дренажные смотровые колодцы прочищают ежегодно перед паводком. Септик откачивают раз в 1–2 года, фильтрационный колодец — раз в 5–7 лет.

Дезинфекция

После паводка или при ухудшении качества воды водозаборный колодец дезинфицируют раствором хлорной извести (150–200 мг активного хлора на 1 л воды), выдерживают 6–12 часов и прокачивают до исчезновения запаха хлора.

Осмотр и ремонт

Раз в год осматривают все смотровые колодцы: проверяют целостность люков, герметичность стыков. Трещины заполняют цементным раствором с гидрофобными добавками.

• Система колодцев — комплекс сооружений для водоснабжения, дренажа и канализации участка.
• В состав входят водозаборный колодец, смотровые колодцы на трубопроводах, дренажные и коллекторные колодцы, септик и фильтрационный колодец.
• Расстояние от водозаборного до фильтрационного колодца — не менее 50 м.
• Для монтажа используют железобетонные кольца или пластиковые шахты.
• Водозаборный колодец чистят раз в 2–3 года, дренажные смотровые — ежегодно, септик — раз в 1–2 года.
