Составляющие колодца: устройство, элементы и конструкция

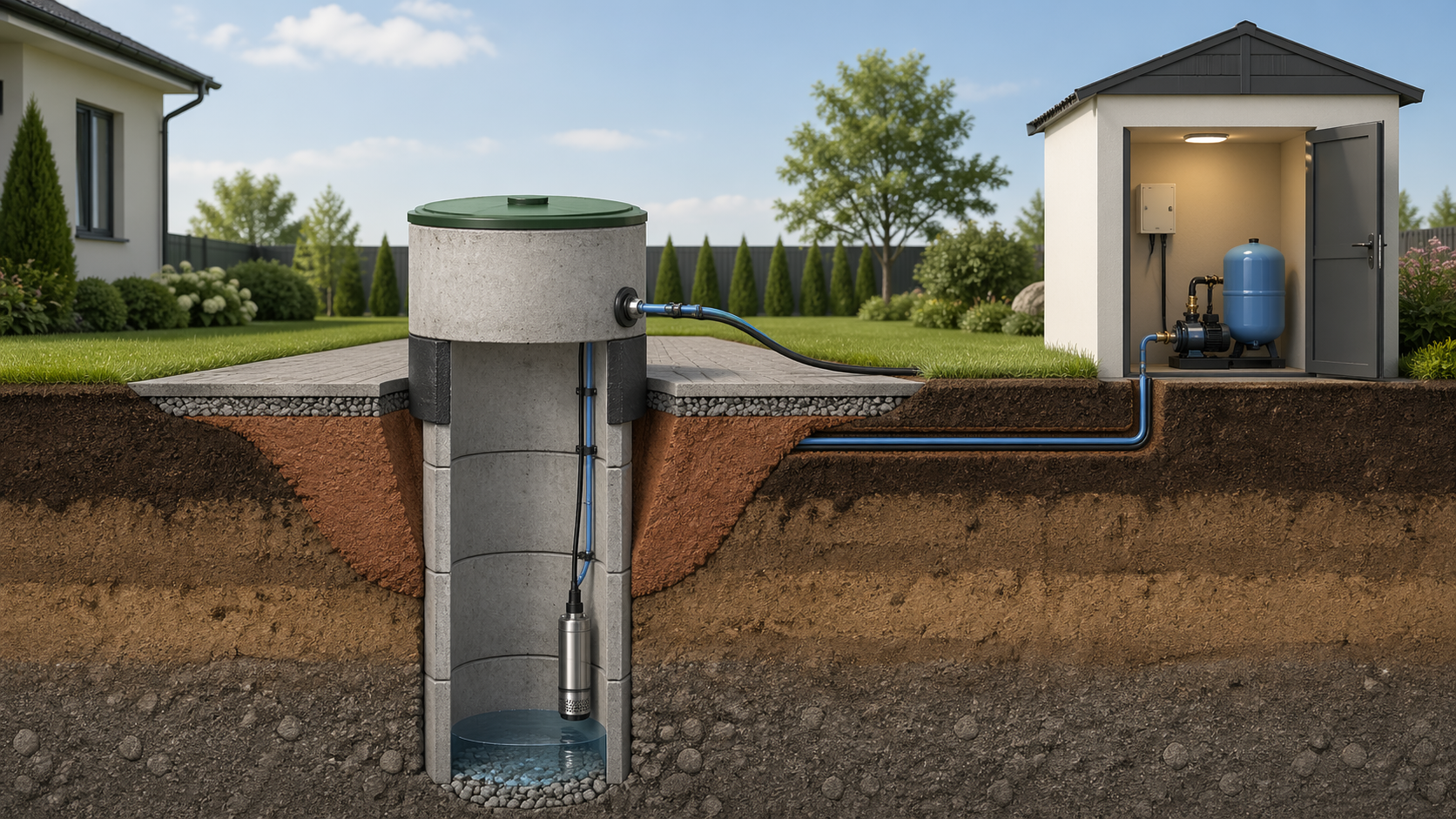

Конструкция колодца работает как единая система: шахта вскрывает водоносный горизонт, донный фильтр очищает воду от взвеси, горловина защищает от загрязнения, а насос подаёт воду в дом. Все составляющие колодца взаимосвязаны: слабое звено снижает качество работы всей системы.

Классический шахтный колодец включает следующие составляющие колодца:

• железобетонные кольца колодца, формирующие шахту;
• донный фильтр из гравия или щебня;
• гидроизоляция швов и наружных поверхностей колец;
• глиняный замок вокруг верхних колец;
• горловина и оголовок колодца;
• насос с кабелем и напорным трубопроводом.

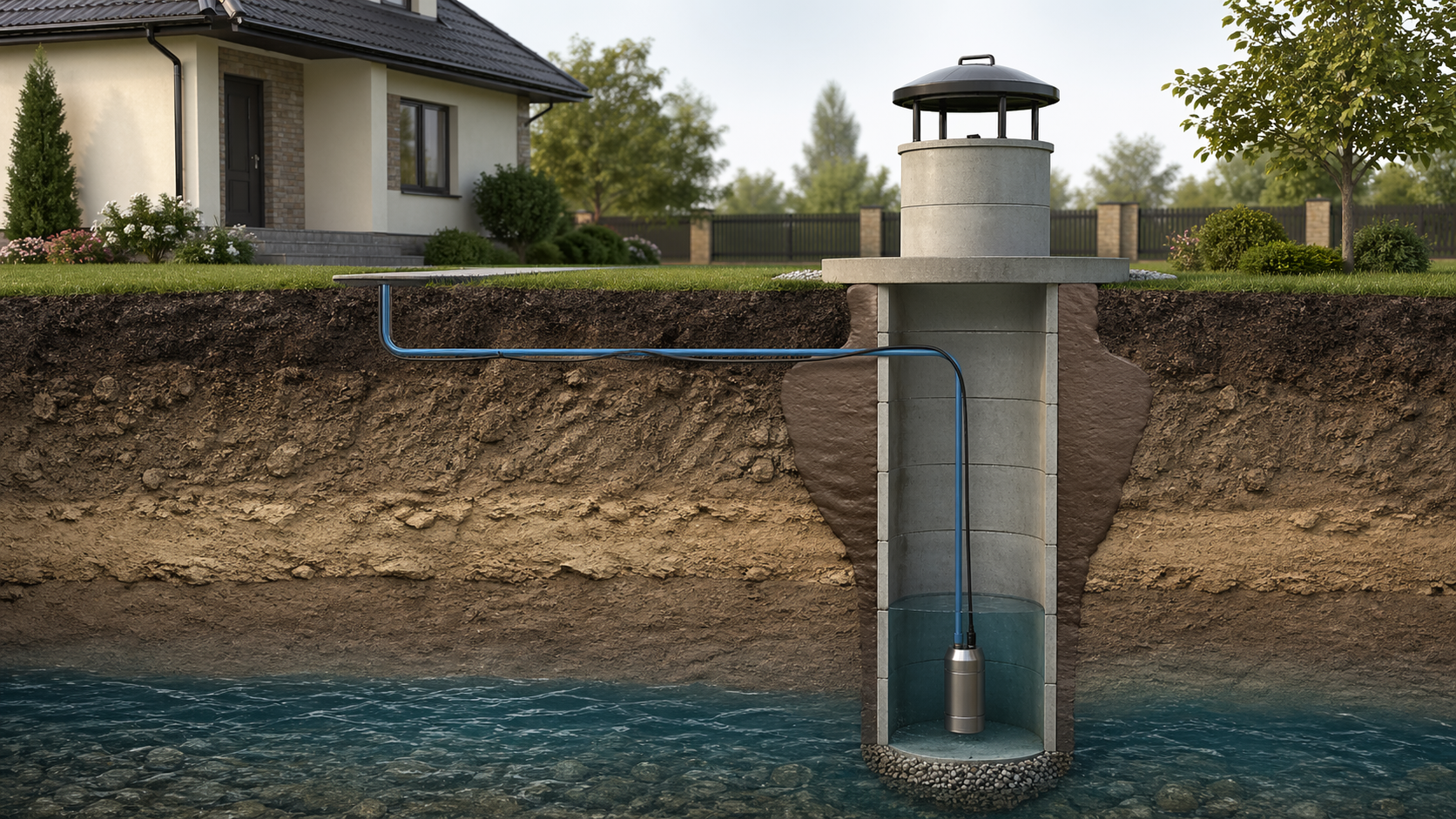

Шахта — основная несущая конструкция колодца, которая удерживает грунт от осыпания и изолирует воду от загрязнений из поверхностных слоёв почвы.

Железобетонные кольца

Главный элемент колодца и основная несущая составляющая — железобетонные кольца (ЖБИ) по ГОСТ 8020-2016. Стандартный диаметр — 1000 мм (внутренний), высота кольца — 700–900 мм, толщина стенки — 80–100 мм. Количество колец — одна из составляющих колодца, определяемых глубиной водоносного горизонта: в среднем 7–12 штук.

Кольца бывают трёх типов: стандартные (КС), с замком (КСЗ — четверть на торце для плотной стыковки) и с бетонным дном (КСД). Для монтажа без перекосов рекомендуют кольца КСЗ — они самоцентрируются при опускании. Тип колец — важная составляющая колодца при выборе материалов.

Соединение и герметизация колец

Швы между кольцами — слабое место любого колодца. Их конопатят просмолённым канатом, затем покрывают цементным раствором и проникающей гидроизоляцией (Пенетрон, Кальматрон). Это предотвращает попадание верховодки — загрязнённых поверхностных вод из первого водоносного слоя.

Дно колодца — зона, где вода поступает из водоносного горизонта в шахту. Правильное устройство дна — одна из ключевых составляющих колодца, от которой напрямую зависит качество питьевой воды.

Донный фильтр

Донный фильтр — обязательная составляющая колодца в его нижней части: слой природного материала, который механически очищает воду от частиц песка и глины. Фильтр укладывают в три слоя снизу вверх:

• крупный кварцевый песок — 5–10 см;
• мелкий гравий фракции 5–10 мм — 10–15 см;
• крупный гравий или окатанный щебень фракции 20–40 мм — 15–20 см.

Общая высота донного фильтра — 30–50 см. Важно: для фильтра используют только промытый материал без глинистых включений. Известняковый щебень применять нельзя — он растворяется в воде и повышает её жёсткость. Правильно устроенный фильтр — залог прозрачной воды без запаха.

Водоприёмная зона — нижние 2–4 кольца колодца, погружённые в водоносный горизонт. Это важнейшая составляющая колодца с точки зрения производительности: именно здесь вода поступает из пласта в шахту.

Дебит (водоотдача) — ключевой показатель производительности, напрямую связанный с конструкцией колодца. Чем больше колец находится в водоносном пласте, тем выше дебит. При заглублении на 1,5–2 м в пласт дебит возрастает в 2–4 раза по сравнению с минимальным вскрытием горизонта.

Перфорированное кольцо

В нижнем кольце водоприёмной зоны колодца часто предусматривают перфорацию — отверстия диаметром 20–30 мм для дополнительного притока воды. Это увеличивает площадь водозабора и повышает производительность источника.

Горловина — верхняя составляющая колодца над уровнем земли: 1–2 кольца высотой 600–800 мм, защищающие шахту от дождевых вод, листьев и мусора.

Оголовок колодца — крышка, которую устанавливают поверх горловины колодца. Оголовок герметизирует шахту сверху, фиксирует кабель насоса и напорную трубу, а также несёт нагрузку от домика или навеса. Правильно подобранный оголовок — важная составляющая колодца, обеспечивающая санитарную защиту воды. Оголовки бывают пластиковыми, стальными и деревянными.

Ввод трубы и кабеля

Через стенку горловины колодца — не через верхний торец — заводят трубу водоснабжения и кабель насоса. Для этого в кольце вырезают отверстие, устанавливают гильзу и уплотняют манжетой. Боковой ввод сохраняет герметичность верхнего торца.

Насос — активная составляющая колодца, без которой невозможна подача воды в дом под рабочим давлением.

Погружной насос

Погружной насос — распространённая составляющая колодца для частного дома. Его опускают в шахту так, чтобы нижний торец находился на 50–70 см выше дна — это предотвращает засасывание ила. Насос крепят к напорной трубе и страховочному тросу из нержавеющей стали. Кабель и трубу фиксируют хомутами к стенке кольца с шагом 1–1,5 м.

Поверхностная насосная станция

Поверхностная насосная станция устанавливается в доме или кессоне рядом с колодцем. Она включает насос, гидроаккумулятор (бак с мембраной для поддержания давления в системе) и реле давления. Это оборудование — полноценная составляющая колодца, подходящая при глубине зеркала воды до 7–8 м. Выбор между погружным насосом и поверхностной станцией зависит от устройства колодца и глубины водоносного горизонта.

Гидроизоляция — обязательная защитная составляющая колодца, без которой верховодка и поверхностный сток проникают в шахту.

Обмазочная и проникающая гидроизоляция

Наружную поверхность верхних 3–4 колец покрывают битумно-полимерной мастикой или цементным составом с полимерными добавками. Внутренние швы колодца обрабатывают проникающей гидроизоляцией. Итог — водонепроницаемый барьер по всему периметру колец.

Глиняный замок и отмостка

Глиняный замок — защитная составляющая колодца: слой уплотнённой жирной глины шириной 300–500 мм и глубиной 1,0–1,5 м вокруг верхних колец. Он перехватывает поверхностный сток и не даёт воде просочиться вдоль кольца в шахту. Поверх глиняного замка устраивают отмостку — бетонную или асфальтовую площадку с уклоном от колодца. Отмостка — финальная составляющая колодца в его наземной части: она отводит дождевую воду от шахты и предотвращает размыв грунта.

• Составляющие колодца — шахта из железобетонных колец, донный фильтр, водоприёмная зона, горловина с оголовком, насос и гидроизоляция.
• Устройство колодца определяет его производительность, качество воды и срок службы.
• Каждая часть колодца выполняет свою роль: кольца удерживают грунт, фильтр очищает воду, горловина защищает от загрязнения.
• При строительстве колодца важно не экономить ни на одной составляющей колодца — каждый элемент влияет на итоговое качество источника и срок его службы.
