Управление скважиной: автоматика, реле давления и защита насоса

Управление скважиной — комплекс оборудования, обеспечивающий автоматическую подачу воды и защиту насоса. Без правильно настроенной автоматики скважина быстро выходит из строя даже при исправном насосе и хорошем дебите водоносного горизонта.

Что входит в систему автоматики скважины

Автоматика управления скважиной включает реле давления, гидроаккумулятор и блок защиты насоса скважины. Реле давления управляет насосом, гидроаккумулятор сглаживает перепады в трубопроводе, блок защиты отключает агрегат при аварии.

Схема автоматики управления скважиной

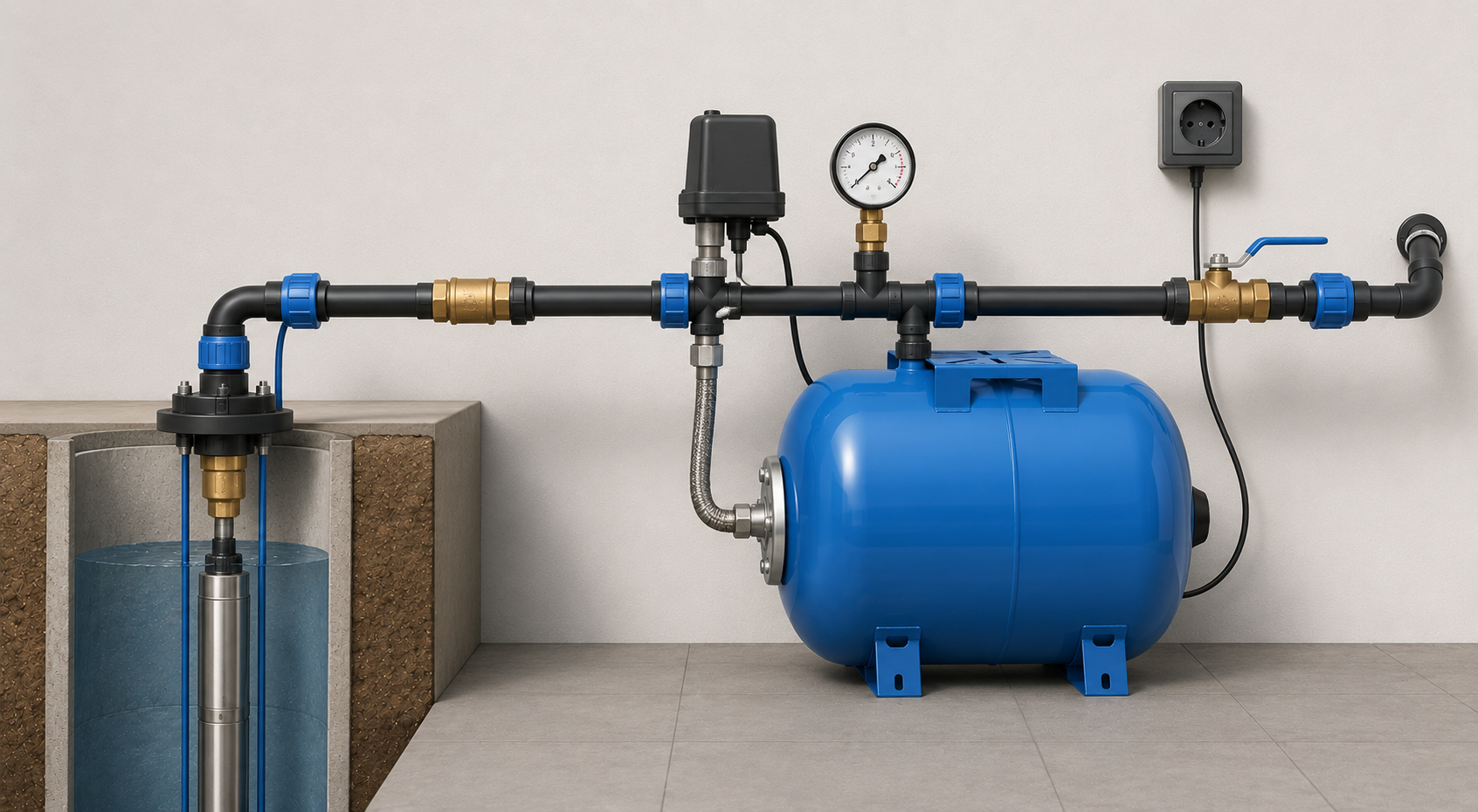

Стандартная схема управления скважиной: насос → обратный клапан → реле давления → гидроаккумулятор → трубопровод. Манометр отображает текущие показатели системы. При падении ниже нижнего порога прибор включает насос скважины.

Как работает реле давления скважины

Реле давления — главный прибор в системе управления скважиной, запускающий и останавливающий насос. Нижний порог (Pmin) — значение включения насоса, верхний (Pmax) — значение отключения. Стандарт: нижний 1,5–2 атм, верхний 3–3,5 атм.

Настройка реле давления скважины

Прибор настраивают двумя пружинами внутри корпуса: большая регулирует нижний порог, малая — разницу между порогами. Неправильная настройка вызывает частые пуски насоса или слабое давление водоснабжения. Оптимальная разница между порогами — 1,5 атм.

Виды реле давления для скважины

• Механическое реле давления — классическое решение автоматики. Простое в настройке, не требует электронных компонентов.
• Электронное реле давления — цифровое управление с точной настройкой порогов через дисплей. Дополнительно защищает насос скважины от сухого хода.
• Реле давления с плавным пуском — снижает гидроудар при старте, продлевает ресурс трубопровода и насоса скважины.

Роль гидроаккумулятора в управлении скважиной

Гидроаккумулятор — накопительный бак с мембраной, поддерживающий давление в системе между включениями насоса скважины. Без него автоматика запускала бы агрегат при каждом открытии крана. Допустимое число пусков погружного агрегата — не более 20–30 в час, иначе обмотка двигателя перегревается.

Как выбрать гидроаккумулятор для управления скважиной

Для семьи из 3–4 человек при водоснабжении из скважины достаточно гидроаккумулятора 24–50 л. При низком дебите — 80–100 л, чтобы накопить запас воды в период восстановления водоносного горизонта скважины.

Что такое контроллер скважины

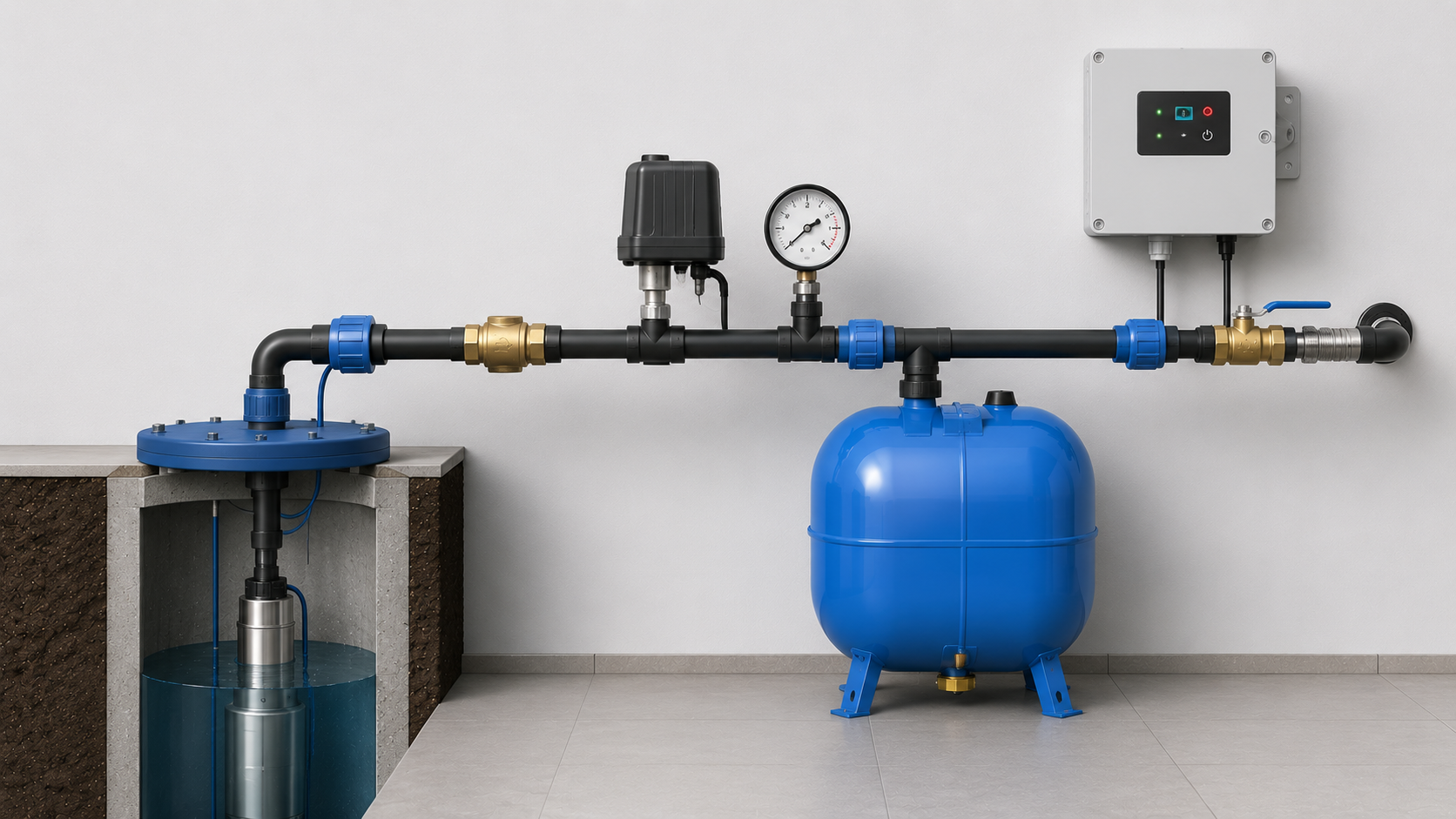

Контроллер скважины — электронный блок управления, объединяющий реле давления, защиту насоса и мониторинг водоснабжения. Параметры задают через дисплей или смартфон. Он ведёт журнал работы насоса скважины и сигнализирует об аварийных ситуациях.

Преимущества контроллера скважины перед реле давления

• Контроллер скважины точнее поддерживает заданные параметры — отклонение не более 0,1 атм.
• Встроенная защита от сухого хода, перегрева и перепадов напряжения.
• Управление скважиной без гидроаккумулятора — контроллер регулирует обороты насоса частотным преобразователем.
• Удалённый контроль через GSM-модуль или Wi-Fi.

От чего защищает автоматика скважины

Управление скважиной включает несколько уровней защиты насоса скважины. Защита от сухого хода — отключает агрегат при отсутствии воды. Защита от перегрева — срабатывает при повышении температуры обмотки двигателя. Защита от перепадов напряжения — отключение при выходе за 180–240 В.

Реле уровня воды в скважине

Реле уровня — датчик в скважине выше насоса: при падении воды ниже датчика система автоматики отключает агрегат. Датчик уровня защищает насос скважины от сухого хода надёжнее реле давления. Его устанавливают при низком дебите водоносного горизонта — когда производительность насоса близка к дебиту скважины.

Порядок настройки системы управления скважиной

1. Проверьте давление воздуха в гидроаккумуляторе — на 0,5 атм ниже нижнего порога реле. При нижнем пороге 1,5 атм — давление воздуха 1,0 атм.
2. Установите пороги включения и отключения — нижний 1,5–2 атм, верхний 3–3,5 атм. Разница — 1,5 атм.
3. Проверьте показания манометра при работающем насосе — значение должно находиться между нижним и верхним порогами реле.
4. Настройте защиту насоса скважины — задайте минимальный уровень воды для датчика уровня или активируйте защиту от сухого хода в контроллере.

Как организовать дистанционное управление скважиной

Удалённое управление скважиной реализуют через GSM-контроллер или Wi-Fi-модуль насосной станции. GSM-контроллер отправляет SMS при аварии и позволяет включить насос дистанционно. Wi-Fi интегрируется в умный дом: давление и число пусков насоса скважины видны в приложении.

Что контролировать при дистанционном управлении скважиной

При дистанционном контроле важно получать уведомления о трёх событиях: отключении насоса, снижении уровня воды ниже нормы и выходе давления за пороги. Большинство GSM-контроллеров и Wi-Fi-модулей позволяют настроить автоматические оповещения на смартфон.

Что нарушает нормальную работу системы управления скважиной

• Слишком высокое давление в гидроаккумуляторе — мембрана не сжимается, объём запаса воды минимален, насос скважины включается слишком часто.
• Неправильные пороги реле давления — узкая разница вызывает частые пуски агрегата, широкая — скачки в трубопроводе скважины.
• Отсутствие защиты от сухого хода — насос работает вхолостую и перегревается при осушении водоносного горизонта скважины.
• Настройка контроллера без учёта дебита — производительность насоса превышает дебит скважины, уровень воды падает до насоса.

Управление скважиной строится на трёх элементах: реле давления, гидроаккумуляторе и блоке защиты насоса. Он автоматически включает и выключает насос скважины по заданным порогам. Контроллер объединяет все функции автоматики и добавляет удалённый мониторинг. Защита насоса от сухого хода и перегрева — обязательный элемент автоматики скважины при любом дебите.
