Водопроводный колодец: виды, конструкция и обустройство

Водопроводный колодец — заглублённое сооружение с шахтой, обеспечивающее доступ к подземным водам или к трубопроводу водопроводной сети. В городских условиях через него обслуживают запорную арматуру, счётчики и трубопроводы. На частных участках такой колодец становится источником воды для хозяйства и питья.

Основная задача водопроводного колодца на загородном участке — подъём воды из водоносного горизонта (водонасыщенного слоя грунта) на поверхность. С помощью насоса вода поступает в дом, к поливочным кранам и системам автоматического полива.

По назначению водопроводные колодцы делятся на несколько типов.

Водозаборный колодец

Водозаборный колодец - самый распространённый тип на частных участках. Шахта уходит в водоносный горизонт, вода накапливается в нижней части и откачивается насосом. Глубина водопроводного колодца в Московской области — 8–15 м.

Смотровой колодец

Такой колодец спользуют на магистральных сетях для доступа к трубопроводу, задвижкам и счётчикам. Изготавливается из железобетонных колец или кирпича, накрывается чугунным люком. Смотровые водопроводные колодцы размещают на каждом повороте трубопровода, в точках ответвлений и у запорной арматуры.

Поглощающий колодец

Такой колодец ринимает дренажные или ливневые воды и отводит их в грунт через перфорированные стенки. Применяется в системах ливневой канализации и дренажа участка.

Шахта

Основа конструкции — вертикальная шахта диаметром 1–1,5 м. Стенки шахты выкладывают из железобетонных колец (ЖБИ) марки КС-10 или КС-15 по ГОСТ 8020-2016. Кольца водопроводного колодца укладывают с уплотнением стыков резиновыми прокладками и цементным раствором на гидрофобных добавках.

Горловина и оголовок

Верхняя часть колодца — горловина — выполнена из кольца меньшего диаметра (КС-7) и закрыта крышкой или люком. Оголовок возвышается над уровнем земли на 0,5–0,8 м и защищает шахту от попадания поверхностных вод и мусора.

Глиняный замок

Вокруг верхней части колодца на глубину 1,5–2 м укладывают глиняный замок — утрамбованный слой жирной глины шириной 30–50 см. Замок предотвращает проникновение поверхностных вод в шахту вдоль стенок колец.

Донный фильтр

На дне насыпают донный фильтр: слой крупного щебня 10–15 см, поверх — гравий 10 см. Фильтр задерживает мелкие частицы грунта и предотвращает замутнение воды при работе насоса.

Автономный водопроводный колодец позволяет организовать независимое водоснабжение без подключения к центральной сети — это важно там, где централизованное водоснабжение отсутствует или подключение стоит дорого.

Система водоснабжения включает насос (погружной или поверхностный), гидроаккумулятор (ёмкость с резиновой мембраной, поддерживающая постоянное давление), трубопровод до дома и систему фильтрации. Такая схема обеспечивает давление 2–3 атмосферы — как в центральном водопроводе.

Дебит водопроводного колодца — объём воды, который шахта отдаёт за час. Для семьи из трёх человек достаточен дебит 0,5–1,0 м³/час при среднем расходе 150–200 л на человека в сутки.

Размещение водопроводного колодца на участке регулируется санитарными нормами СанПиН 2.1.3684-21.

Минимальные расстояния колодца

Расстояния от источников загрязнения: до септика — не менее 50 м, до компостной кучи — не менее 8 м, до дороги — не менее 30 м, до скотного двора — не менее 15 м, до фундамента дома — не менее 3 м.

Расположение колодца по рельефу

Водопроводный колодец размещают выше по рельефу, чтобы поверхностный сток шёл от колодца, а не к нему. На ровном участке вокруг колодца устраивают отмостку — бетонированную площадку с уклоном от оголовка.

1. Выбор места и времени. Копку водопроводного колодца начинают в конце лета или начале осени (август–октябрь), когда уровень грунтовых вод минимален. Место выбирают с соблюдением санитарных норм.
2. Земляные работы колодца. Шахту роют вручную: один рабочий копает изнутри кольца, второй поднимает грунт на лебёдке в вёдрах. Каждое новое кольцо устанавливают сверху по мере углубления шахты. Кольца опускаются под собственным весом.
3. Вскрытие водоносного горизонта. На глубине 8–15 м появляется вода. Шахту водопроводного колодца продолжают углублять на 2–3 кольца, обеспечивая водяной столб 1,5–2,7 м. Воду в процессе работы откачивают насосом.
4. Обустройство колодца. После завершения рытья насыпают донный фильтр, герметизируют стыки колец водопроводного колодца, устраивают глиняный замок и монтируют оголовок с крышкой.
5. Прокачка и анализ. Воду из нового колодца прокачивают 2–3 дня до полного осветления и сдают на химический и бактериологический анализ.

Погружной насос для колодца

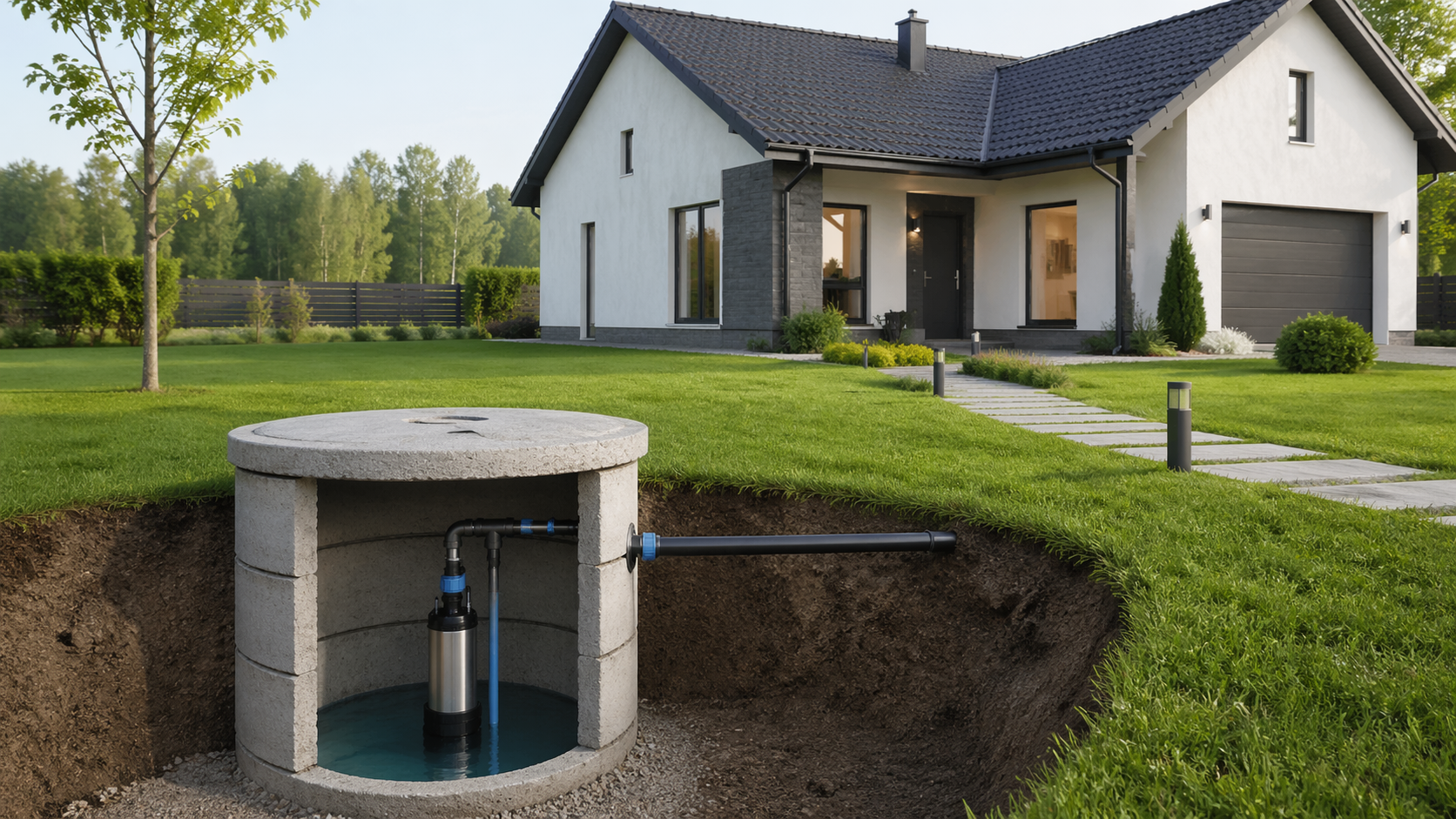

Устанавливается в шахту водопроводного колодца на 0,5–1 м выше дна. Подходит для колодцев глубиной от 5 м, производительность — 1–5 м³/час. Работает тихо и не требует отдельного помещения.

Поверхностный насос для колодца

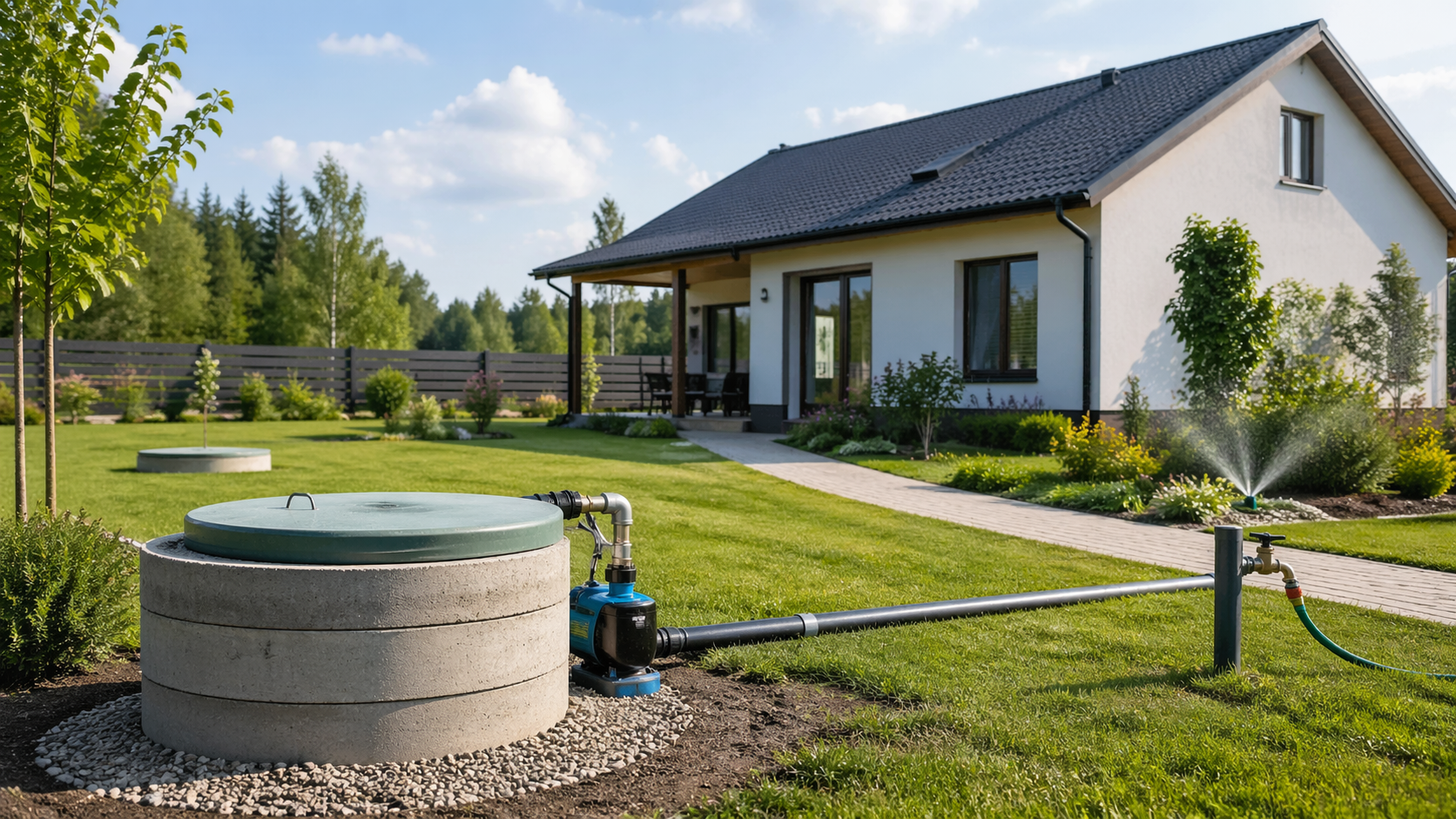

Устанавливается рядом с колодцем — в кессоне (заглублённом боксе из бетона или пластика) или в техническом помещении. Всасывающий шланг опускают в шахту колодца. Эффективен при глубине до 7–8 м.

Гидроаккумулятор

Накопительный бак с резиновой мембраной объёмом 24–100 л. Поддерживает постоянное давление в системе водоснабжения и сокращает частоту включений насоса, продлевая его ресурс.

Чистка

Раз в 2–3 года из колодца откачивают воду, спускаются в шахту и очищают стенки металлической щёткой. Донный фильтр промывают или заменяют новым щебнем и гравием.

Дезинфекция

После чистки или при появлении запаха проводят дезинфекцию колодца раствором хлорной извести: 150–200 мг активного хлора на 1 л воды. Раствор наносят на стенки и заливают в шахту, выдерживают 6–12 часов и трижды прокачивают до исчезновения запаха хлора.

Ремонт стыков

Если стыки колец водопроводного колодца пропускают воду, их расчищают и заполняют цементным раствором на гидрофобных добавках или специальными гидроизоляционными составами для влажных поверхностей.

• Водопроводный колодец — универсальное решение автономного водоснабжения частного дома.
• Шахту строят из колец КС-10 или КС-15 глубиной 8–15 м.
• Располагают водопроводный колодец не ближе 50 м к септику, выше по рельефу, с соблюдением норм СанПиН 2.1.3684-21.
• Систему комплектуют погружным насосом и гидроаккумулятором.
• Раз в 2–3 года колодец чистят и при необходимости дезинфицируют.
• Воду из колодца проверяют в лаборатории при сдаче и раз в 1–2 года планово.
