ЖБИ кольца для колодца: виды, размеры и монтаж

ЖБИ расшифровывается как железобетонное изделие — строительный элемент из бетона, армированного стальными прутьями. ЖБИ кольца для колодца представляют собой полые цилиндры с внутренним диаметром 1000 мм (реже 700, 1500 или 2000 мм), изготовленные методом вибропрессования или центрифугирования. Арматурный каркас из стальных прутьев диаметром 5–10 мм воспринимает растягивающие нагрузки от давления грунта, а бетон — сжимающие. Именно сочетание стали и бетона делает ЖБИ кольца для колодца значительно прочнее чисто бетонных или кирпичных конструкций.

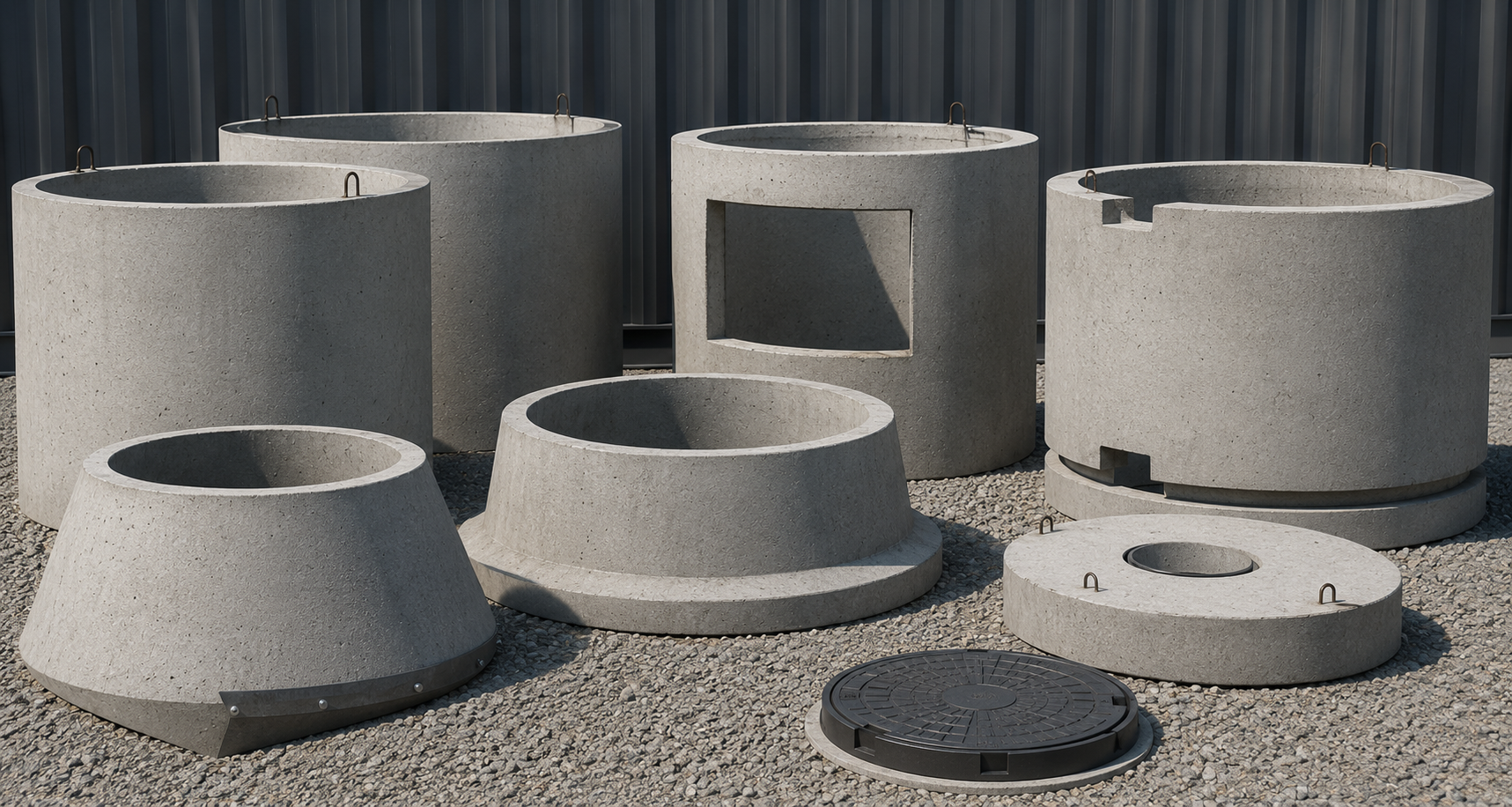

• КС (кольцо стеновое) — стандартное ЖБИ кольцо для колодца с плоскими торцами. Применяется для устройства средней и верхней зоны шахты. Стыки между кольцами КС заделывают цементным раствором с гидроизоляцией.
• КСЛ (кольцо стеновое с лазом) — ЖБИ кольцо для колодца со сквозным прямоугольным отверстием 900×600 мм в стенке. Предназначено для устройства смотровых и канализационных колодцев, где необходим боковой вход в шахту.
• КСВ (стеновое с замком) — ЖБИ кольцо для колодца с выступом на верхнем торце и пазом на нижнем. Замковое соединение фиксирует смежные кольца от горизонтального смещения при подвижках грунта. КСВ применяют в нижней водоприёмной зоне шахты, где нагрузки на стенки ЖБИ колец наиболее высоки.
• КО (опорное) — ЖБИ кольцо для колодца с уширенным основанием. Применяется как нижнее опорное кольцо при монтаже колодца открытым способом: уширенная подошва распределяет нагрузку от всей колонны ЖБИ колец на большую площадь основания.
• Башмак (КСЛ-б) — нижнее ЖБИ кольцо для колодца с заострённым торцом и металлическим режущим ножом. При методе опускания башмак под собственным весом врезается в грунт по мере его выборки изнутри шахты.

Маркировка ЖБИ колец для колодца по ГОСТ 8020 включает три элемента: тип кольца, внутренний диаметр в дециметрах и высоту в дециметрах. Например, КС 10-9 означает: кольцо стеновое, внутренний диаметр 1000 мм (10 дм), высота 900 мм (9 дм).

• КС 10-9 — самое распространённое ЖБИ кольцо для колодца. Внутренний диаметр 1000 мм, высота 900 мм, толщина стенки 80 мм, масса 600–700 кг. Именно это ЖБИ кольцо применяют для устройства питьевых и технических колодцев в частном строительстве.
• КС 10-6 — для колодца уменьшенной высоты: внутренний диаметр 1000 мм, высота 600 мм, масса 420–450 кг. Применяется при монтаже оголовка и в стеснённых условиях, где кольцо КС 10-9 не проходит по высоте.
• КС 15-9 — ЖБИ кольцо для колодца большего диаметра: внутренний диаметр 1500 мм, высота 900 мм, масса 1300–1400 кг. Используется для устройства смотровых колодцев на инженерных сетях и для колодцев с повышенным дебитом.
• КС 7-9 — для колодца меньшего диаметра: внутренний диаметр 700 мм, высота 900 мм. Применяется редко — при таком диаметре невозможно спуститься в шахту для обслуживания.

• Класс бетона. ГОСТ 8020 требует для ЖБИ колец для колодца бетон класса не ниже В15 (марка М200). Бетон В15 имеет нормативное сопротивление сжатию 15 МПа — этого достаточно для восприятия давления грунтового столба высотой до 15 м.
• Водонепроницаемость. ЖБИ кольца для колодца должны иметь марку по водонепроницаемости не ниже W4 — бетон выдерживает давление воды 0,4 МПа без фильтрации. Для питьевых колодцев рекомендуются ЖБИ кольца с маркой W6.
• Морозостойкость. Марка по морозостойкости ЖБИ колец для колодца — не ниже F200: бетон выдерживает 200 циклов замораживания и оттаивания без разрушения.
• Отсутствие трещин. ЖБИ кольца для колодца перед монтажом осматривают: трещины шириной более 0,2 мм, сколы глубиной более 20 мм и обнажённая арматура — основания для отказа от партии.

• Способ монтажа. При методе опускания — когда кольца наращивают сверху, а шахту углубляют выборкой грунта изнутри — нижним кольцом должен быть башмак с режущей кромкой. При открытом способе — когда кольца опускают в готовую шахту — можно использовать стандартные КС с опорным кольцом КО снизу.
• Тип стыка. Для водоприёмной части колодца, где нагрузки от подвижек грунта максимальны, выбирают ЖБИ кольца КСВ с замковым соединением. Для средней и верхней зоны шахты достаточно стандартных КС с плоским стыком.
• Количество ЖБИ колец. Глубину колодца делят на высоту кольца (0,9 м для КС 10-9) и прибавляют 1–2 кольца на оголовок. Колодец глубиной 10 м потребует 11–12 ЖБИ колец КС 10-9 с учётом башмака.

• Транспортировка и хранение. ЖБИ кольца для колодца транспортируют в горизонтальном положении на деревянных прокладках. Хранят штабелями не более 2 рядов по высоте. Скатывать ЖБИ кольца по наклонной плоскости без прокладок нельзя — торцы колец получают сколы, нарушающие герметичность стыка.

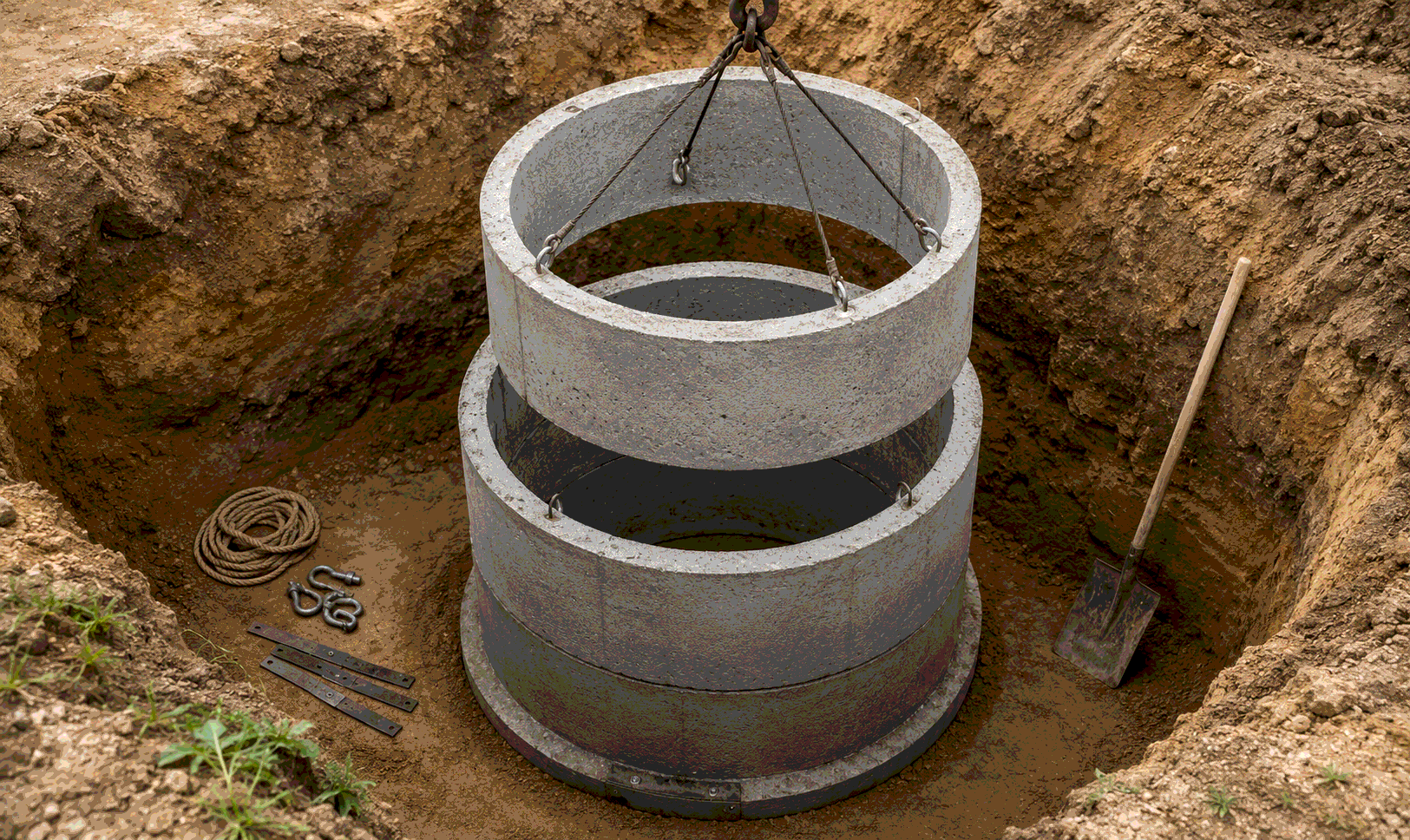

• Опускание ЖБИ колец. Первое кольцо-башмак устанавливают вертикально на отмеченное место колодца и выверяют по уровню. Последующие ЖБИ кольца наращивают сверху краном или ручной талью. Каждое новое кольцо опускают точно по оси: отклонение от вертикали более 10 мм недопустимо.
• Герметизация стыков. Стыки между ЖБИ кольцами конопатят просмолённым джутовым канатом и заделывают цементно-песчаным раствором (1:2) с проникающей гидроизоляцией с наружной и внутренней стороны. Проникающая гидроизоляция — состав, кристаллизующийся в порах бетона и создающий водонепроницаемый барьер.
• Скрепление колец. Смежные ЖБИ кольца скрепляют металлическими скобами — П-образными пластинами из полосовой стали 60×6 мм — через монтажные петли с шагом 120° по периметру. Скобы предотвращают горизонтальное смещение ЖБИ колец при подвижках грунта.

• ЖБИ кольца для колодца изготавливают по ГОСТ 8020 из бетона класса В15 (М200) с маркой водонепроницаемости W4 и морозостойкости F200.
• Стандартное ЖБИ кольцо для питьевого колодца — КС 10-9: внутренний диаметр 1000 мм, высота 900 мм, масса 600–700 кг.
• Для водоприёмной части колодца применяют ЖБИ кольца КСВ с замковым соединением, для нижнего кольца при опускном методе — башмак с режущей кромкой.
• Стыки ЖБИ колец конопатят джутом и заделывают раствором с проникающей гидроизоляцией; смежные кольца скрепляют металлическими скобами с шагом 120°.
